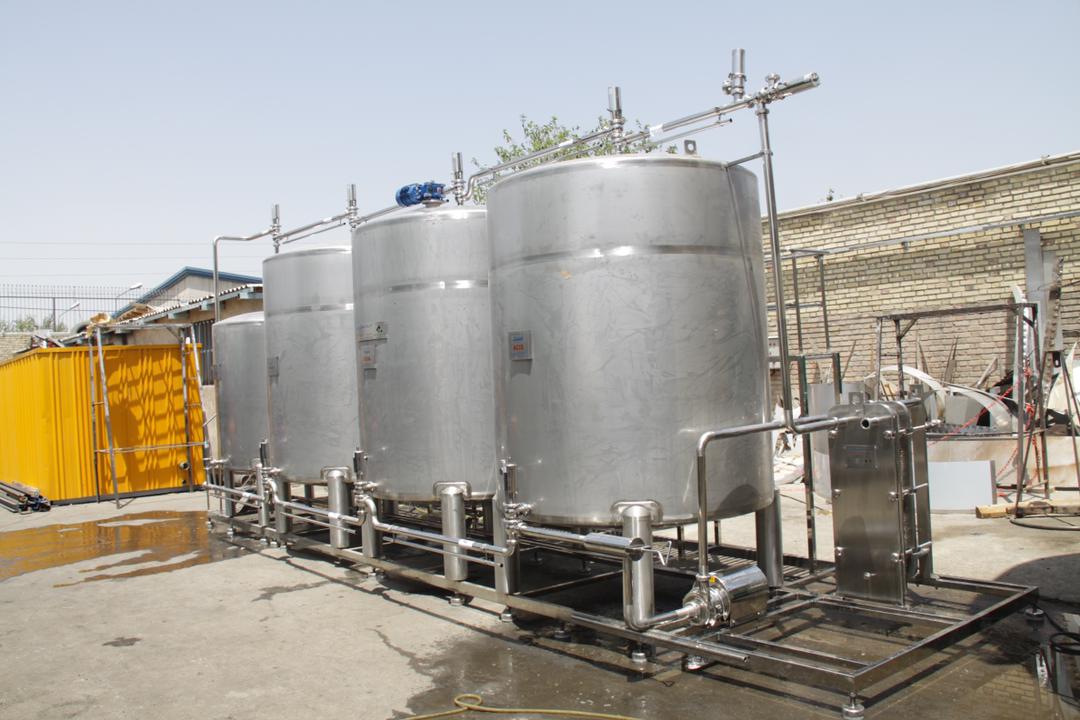

مخزن استیل یکی از تجهیزات اصلی خطوط تولید برای ذخیره، نگهداری، اختلاط و فرآوری انواع مواد و سیالات است. این تجهیزات بر اساس نوع ماده، ظرفیت، گرید استیل، دما، فشار، شرایط نصب و تجهیزات موردنیاز بهصورت اختصاصی طراحی میشوند؛ به همین دلیل قیمت و مشخصات دو مخزن با ظرفیت یکسان میتواند کاملاً متفاوت باشد.
در ساخت مخازن استیل معمولاً از گریدهای استیل ۳۰۴ و ۳۱۶ استفاده میشود، اما انتخاب گرید مناسب باید بر اساس شرایط واقعی پروژه انجام شود. نوع سیال، میزان خورندگی، وجود کلرید، دمای کاری، نیاز به شستوشو و شرایط فرآیند از مهمترین عوامل انتخاب متریال هستند.
اگر قصد خرید مخزن استیل دارید، بهتر است فقط ظرفیت را ملاک قرار ندهید. نوع مخزن، ضخامت ورق، تعداد جدارهها، سیستم همزن، ژاکت گرمایش یا سرمایش، عایق، نازلها، شیرآلات و ابزار دقیق همگی روی عملکرد و قیمت مخزن استیل اثر میگذارند.
آساک تانک مخازن و تجهیزات استنلس استیل را بر اساس نیاز واقعی پروژه طراحی و بررسی میکند. برای خطوطی که صرفاً به نگهداری مواد نیاز دارند میتوانید مخزن ذخیره استیل را بررسی کنید و برای فرآیندهایی که اختلاط یا کنترل دما داخل مخزن انجام میشود، مخزن پروسس استیل گزینه تخصصیتری است.

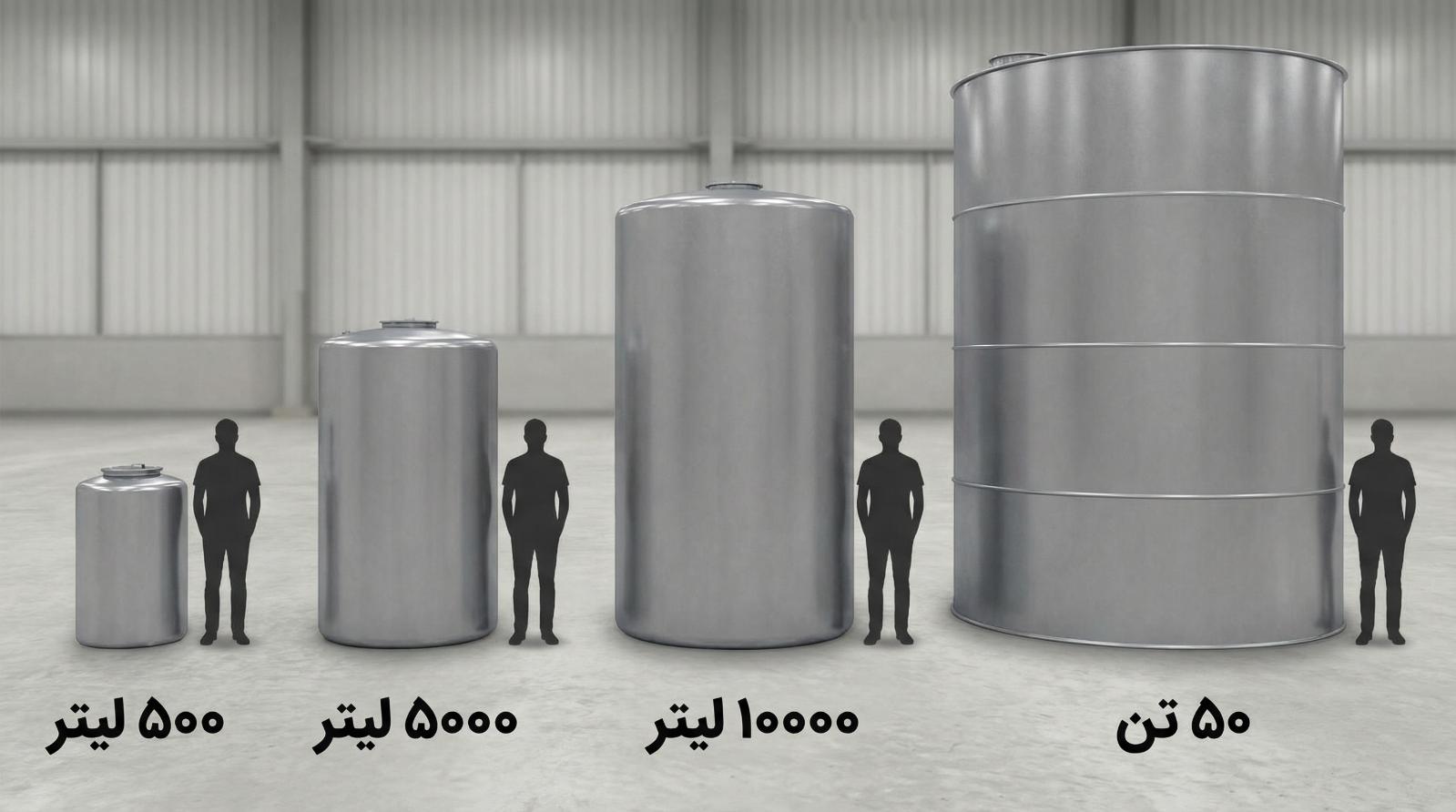

قیمت مخزن استیل بر اساس ظرفیت، گرید استیل ۳۰۴ یا ۳۱۶، ضخامت ورق، تعداد جداره، نوع مخزن، فشار کاری، تجهیزات جانبی و شرایط ساخت تعیین میشود. به همین دلیل قیمت مخزن استیل ۲۰۰ لیتری، ۱۰۰۰ لیتری، ۵۰۰۰ لیتری یا ۱۰۰۰۰ لیتری میتواند حتی در ظرفیت یکسان، با تغییر مشخصات فنی پروژه متفاوت باشد.

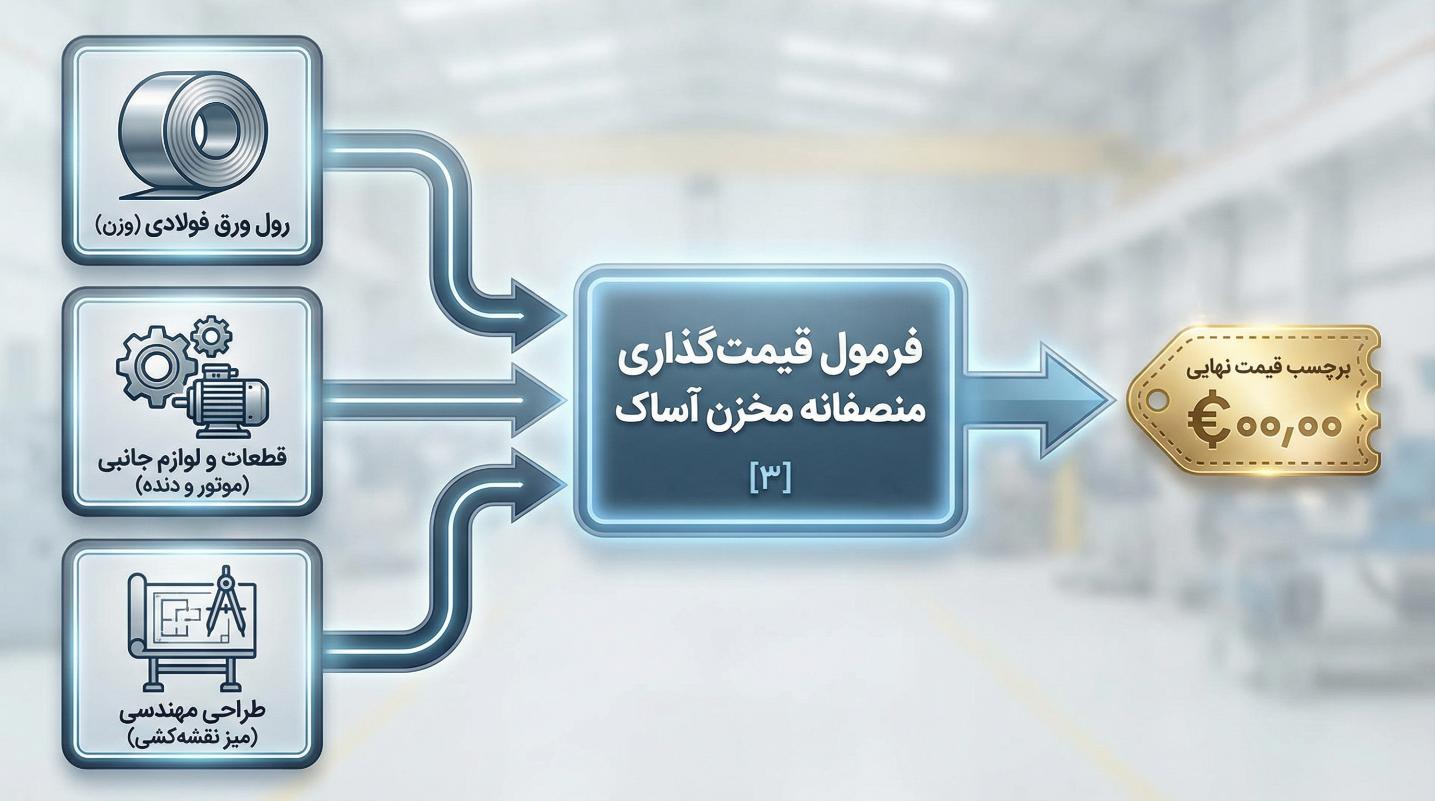

برای قیمت مخزن استیل نمیتوان تنها بر اساس ظرفیت یک عدد ثابت اعلام کرد. دو مخزن ۵۰۰۰ لیتری ممکن است به دلیل تفاوت در گرید استیل، ضخامت، تعداد جدارهها، تجهیزات و شرایط طراحی، قیمت متفاوتی داشته باشند.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
به همین دلیل برای استعلام دقیق، بهتر است علاوه بر ظرفیت، نوع سیال، دمای کاری، فشار، نوع فرآیند، تجهیزات جانبی و شرایط نصب نیز مشخص شوند.
برای استعلام قیمت و دریافت پیشنهاد فنی، ظرفیت، نوع سیال و شرایط کاری پروژه را برای آساک تانک ارسال کنید.
برای خرید مخزن استیل بهتر است قبل از درخواست قیمت، اطلاعات اصلی پروژه مشخص شوند. این کار باعث میشود پیشنهاد فنی بر اساس شرایط واقعی خط تولید تهیه شود و مقایسه قیمتها نیز دقیقتر باشد.
برای بررسی اولیه، این اطلاعات را آماده کنید:
اگر هنوز مشخص نیست که پروژه شما به مخزن ذخیره، پروسس یا تجهیز دیگری نیاز دارد، ابتدا وظیفه واقعی مخزن در خط تولید را مشخص کنید. برای پروژههای دارای اختلاط میتوانید میکسر استیل را نیز بررسی کنید و در فرآیندهای واکنشی، راکتور استیل باید جداگانه بررسی شود.

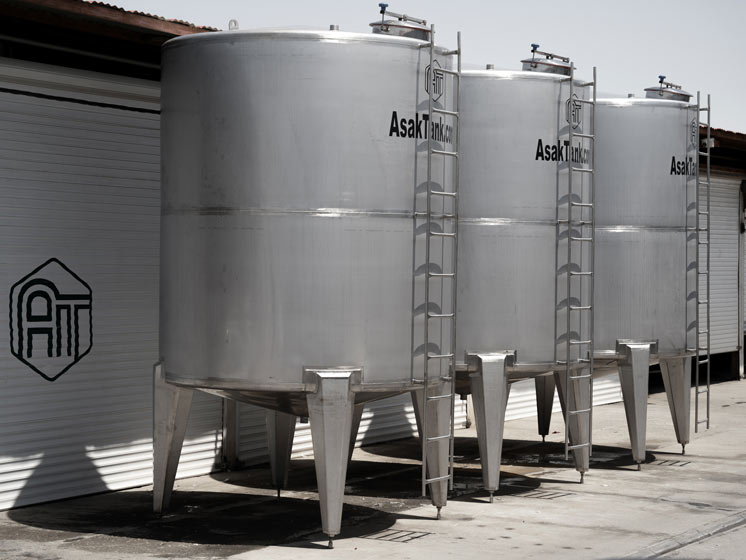

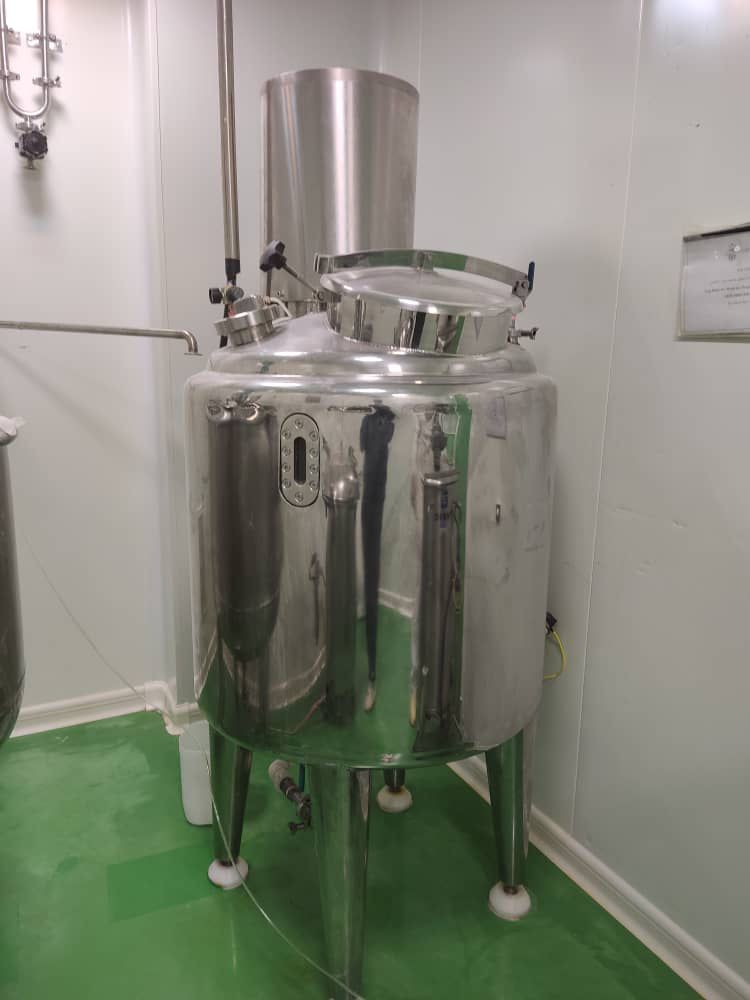

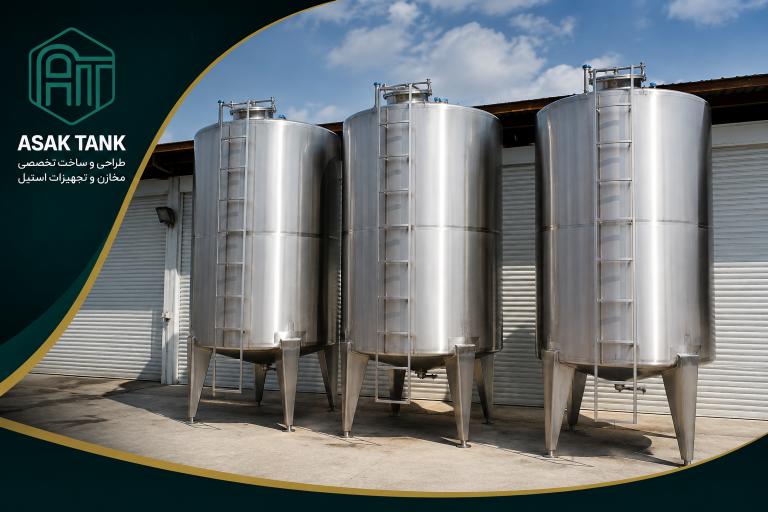

مخزن استیل محفظهای صنعتی از جنس فولاد زنگنزن است که برای ذخیره، نگهداری، اختلاط یا فرآوری انواع مواد مایع و نیمهمایع مورد استفاده قرار میگیرد. مقاومت مناسب در برابر خوردگی، قابلیت شستوشو، دوام بالا و امکان ساخت در ظرفیتها و طراحیهای مختلف باعث شده مخازن استیل در صنایع غذایی، لبنی، نوشیدنی، دارویی، آرایشیبهداشتی، شیمیایی و بسیاری از خطوط تولید صنعتی کاربرد گستردهای داشته باشند.
ساخت مخزن استیل صرفاً به شکل دادن و جوشکاری چند ورق محدود نمیشود. نوع سیال، ظرفیت، فشار و دمای کاری، گرید استیل، ضخامت ورق، تعداد جدارهها، نوع اتصالات، روش تخلیه، تجهیزات کنترلی و الزامات شستوشو باید پیش از ساخت مشخص شوند.
برای مثال، مخزنی که فقط برای ذخیره یک ماده استفاده میشود الزاماً طراحی مشابه مخزنی که داخل آن اختلاط، گرمایش، سرمایش یا واکنش انجام میشود ندارد. به همین دلیل اولین مرحله در انتخاب مخزن، مشخص کردن وظیفه واقعی آن در خط تولید است.

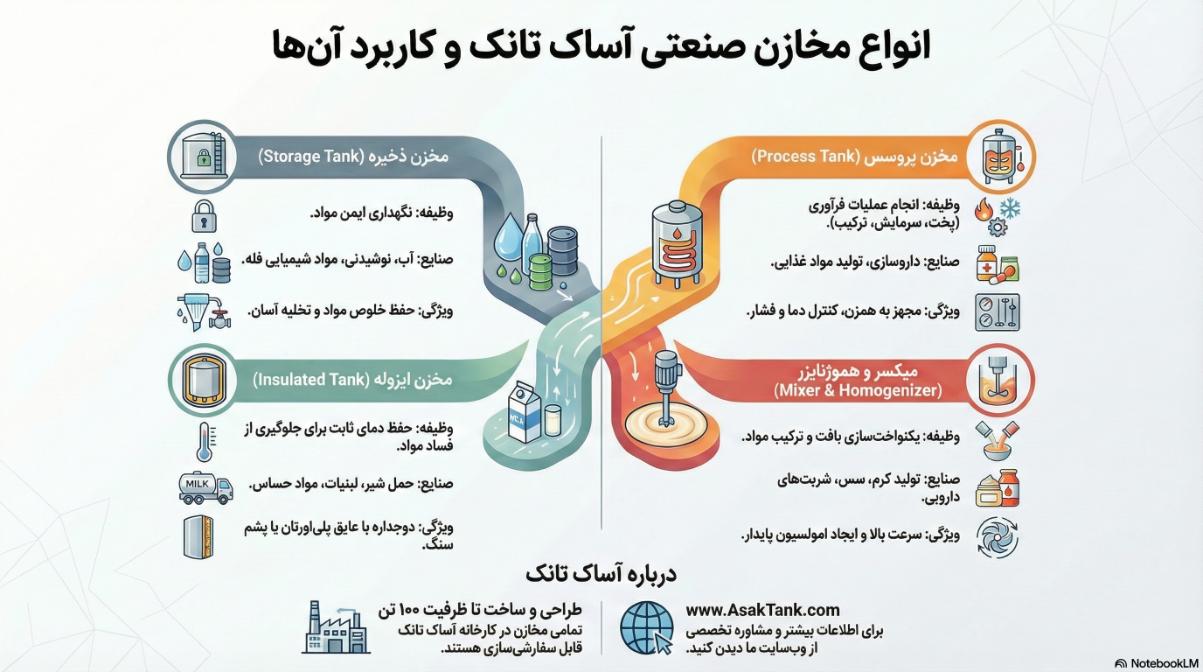

مخازن استیل را میتوان بر اساس وظیفهای که در خط تولید دارند به چند گروه اصلی تقسیم کرد. شناخت این تفاوتها کمک میکند بهجای انتخاب صرفاً بر اساس ظرفیت، تجهیز مناسب فرآیند انتخاب شود.

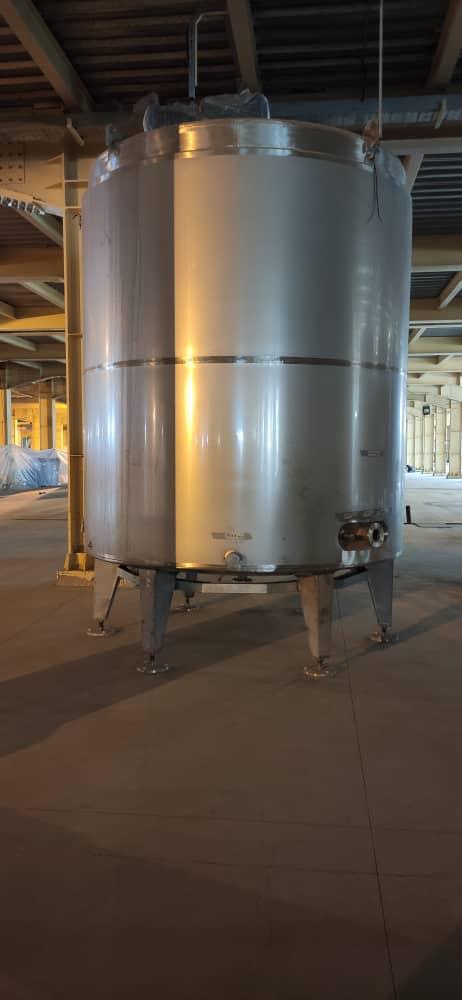

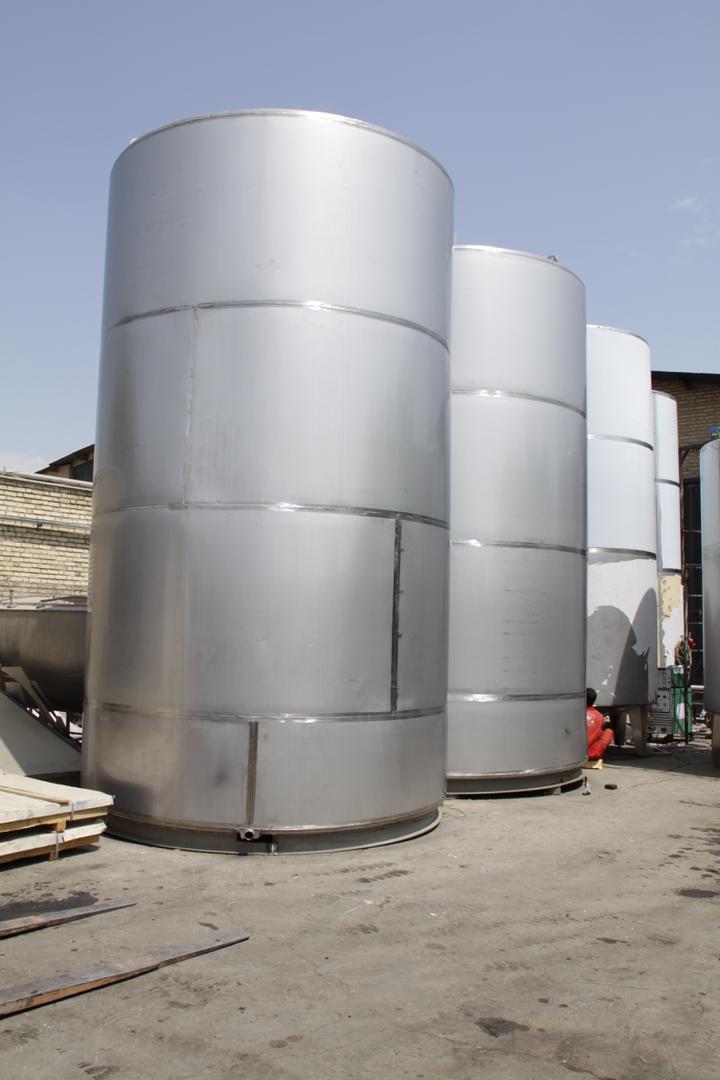

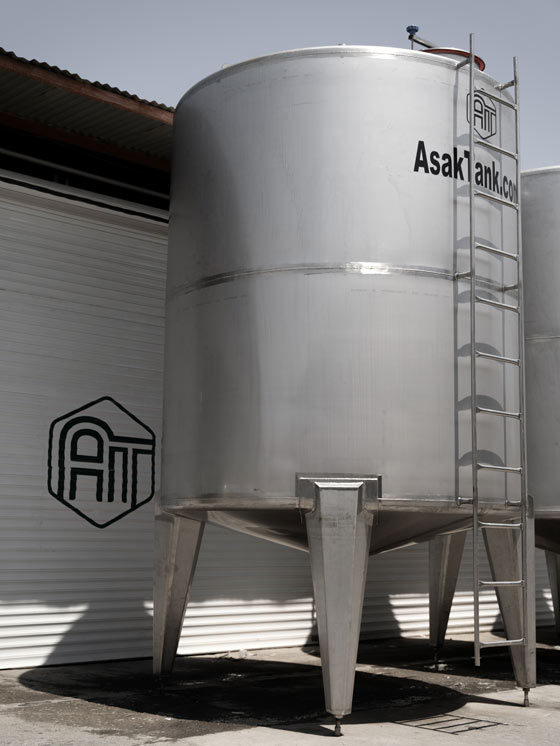

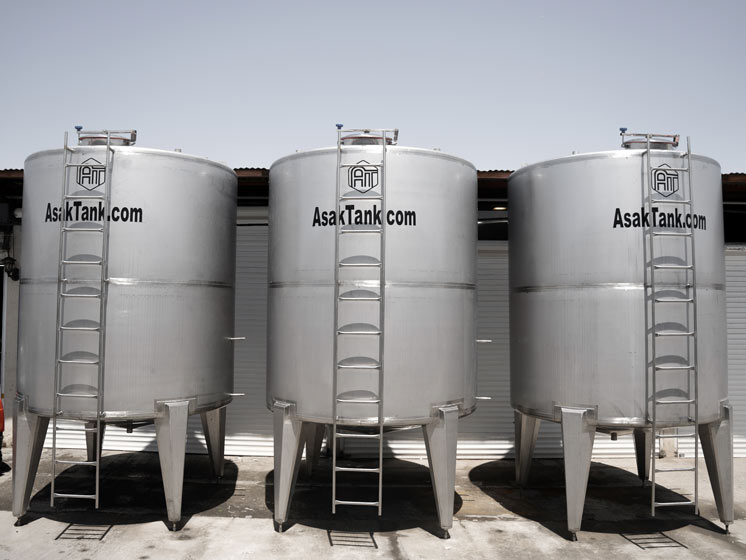

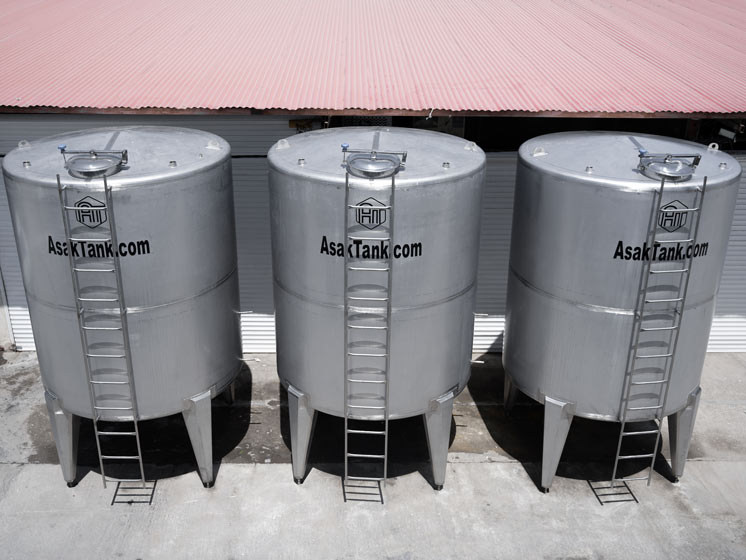

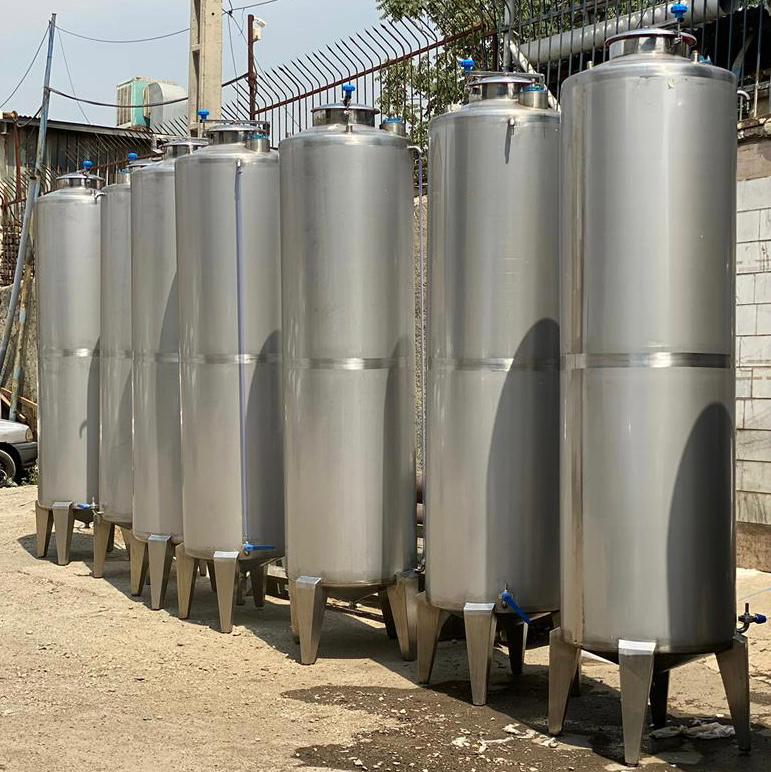

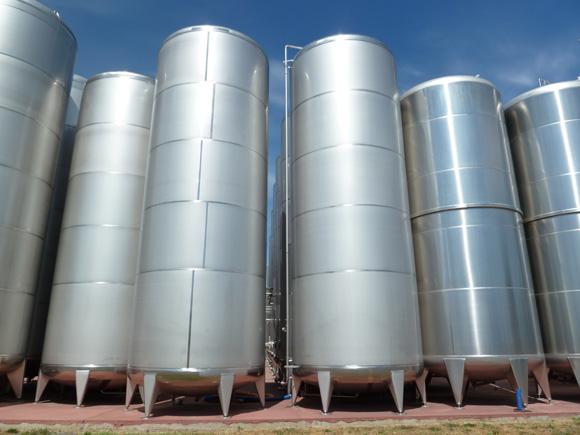

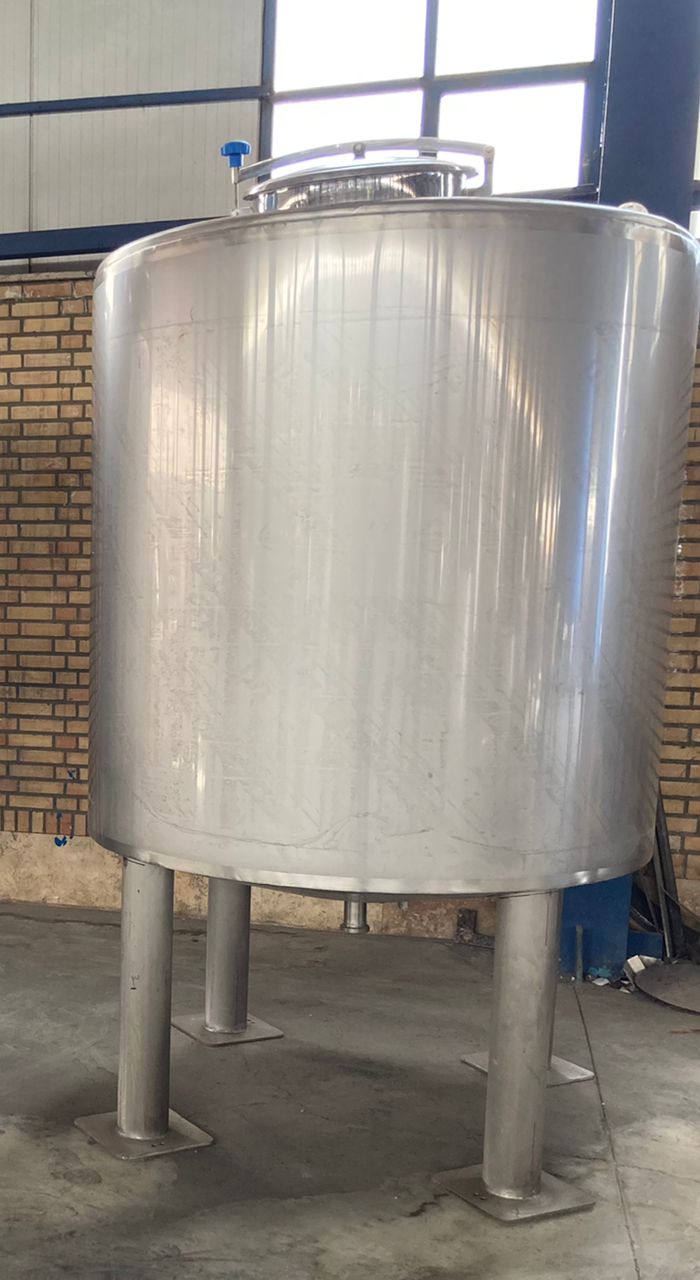

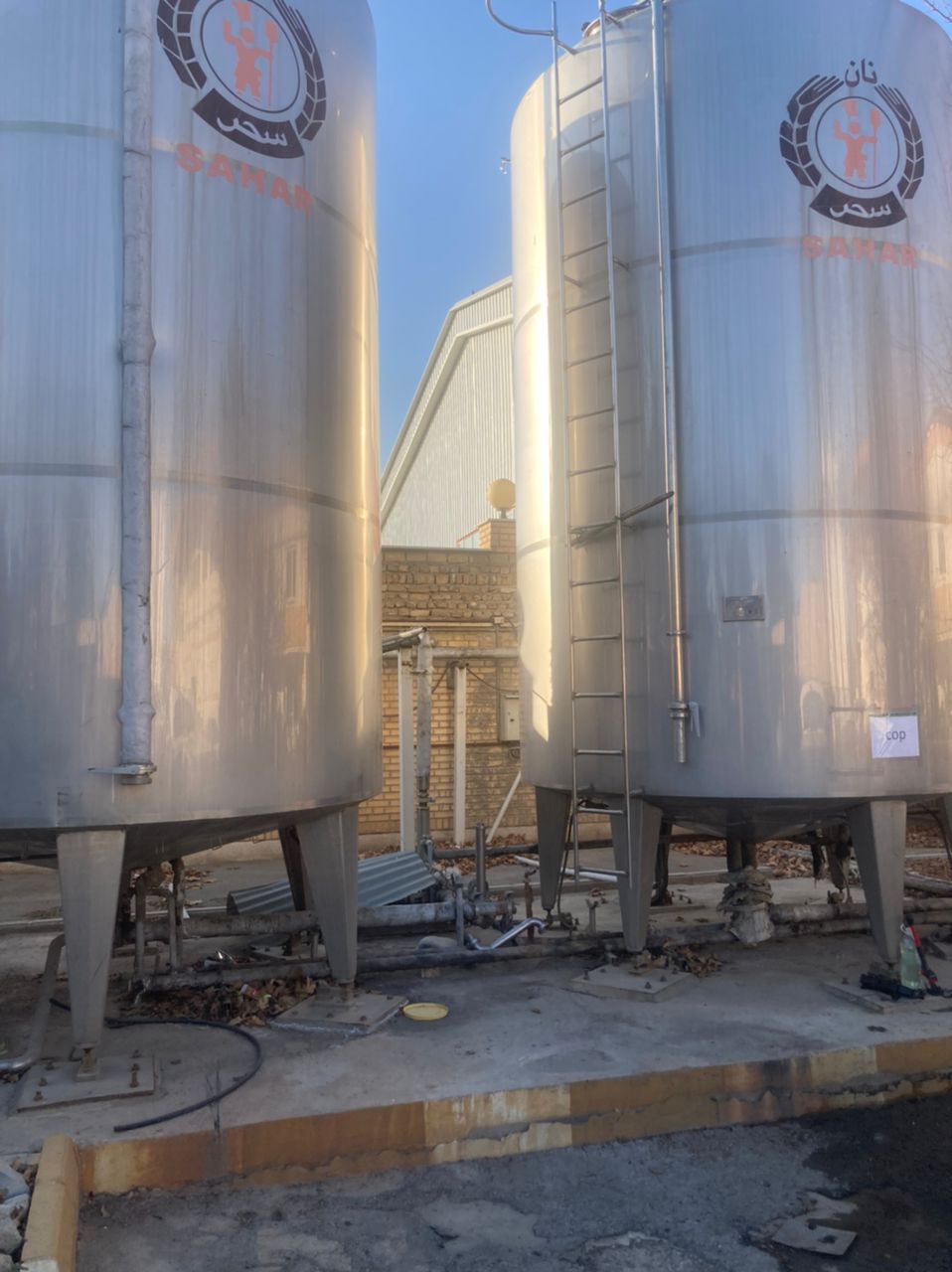

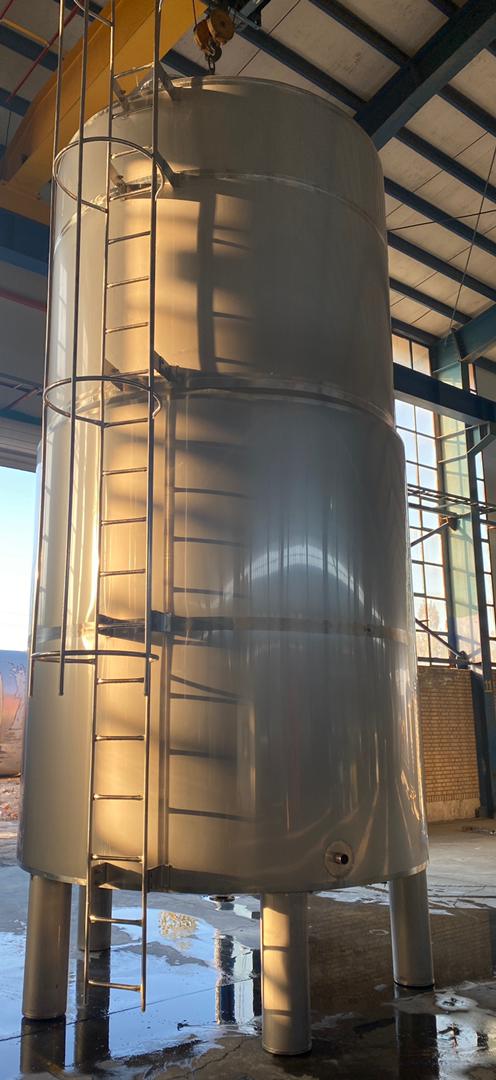

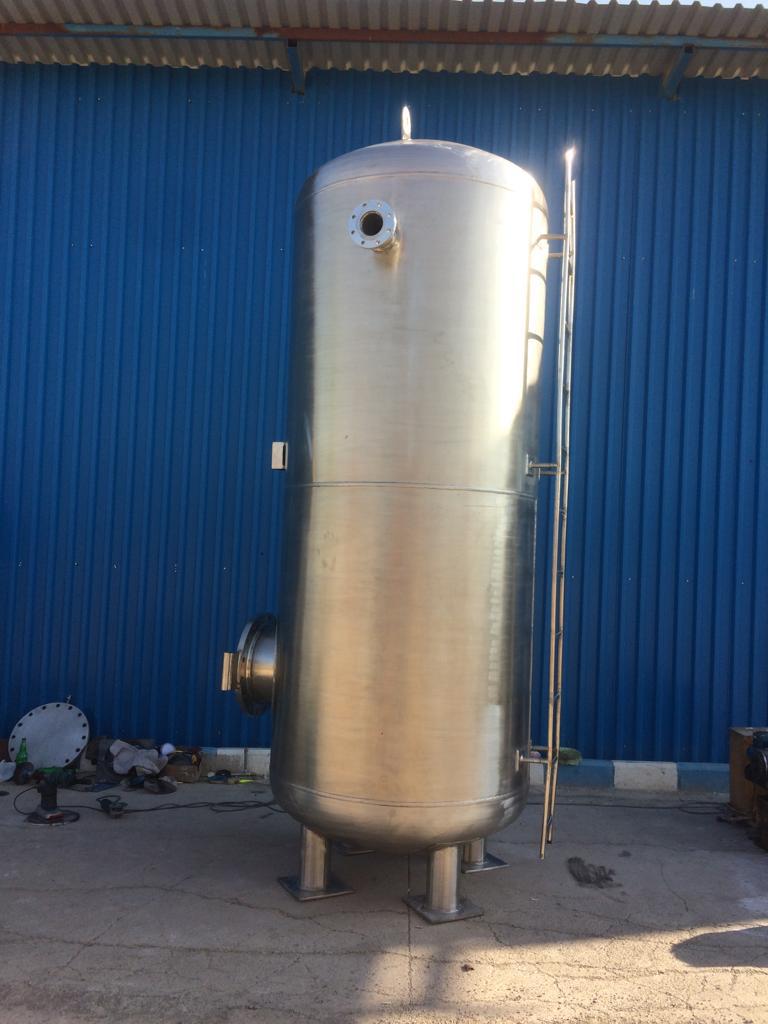

مخزن ذخیره استیل برای نگهداری مواد اولیه، محصولات نهایی، آب، مواد غذایی، سیالات صنعتی و سایر مواد قابل نگهداری در استنلس استیل استفاده میشود.
در این نوع مخزن، تمرکز اصلی بر نگهداری ایمن ماده، انتخاب متریال مناسب، امکان تخلیه و شستوشوی صحیح و جلوگیری از آلودگی یا خوردگی است.
برای مشخصات و جزئیات بیشتر صفحه مخزن ذخیره استیل را ببینید.

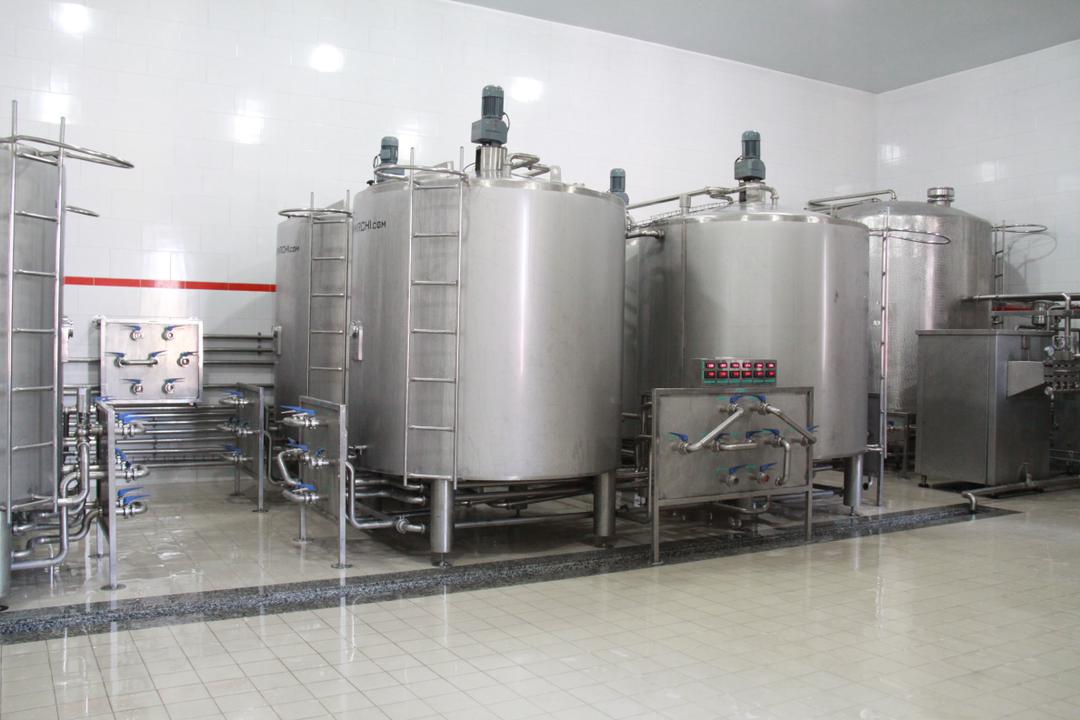

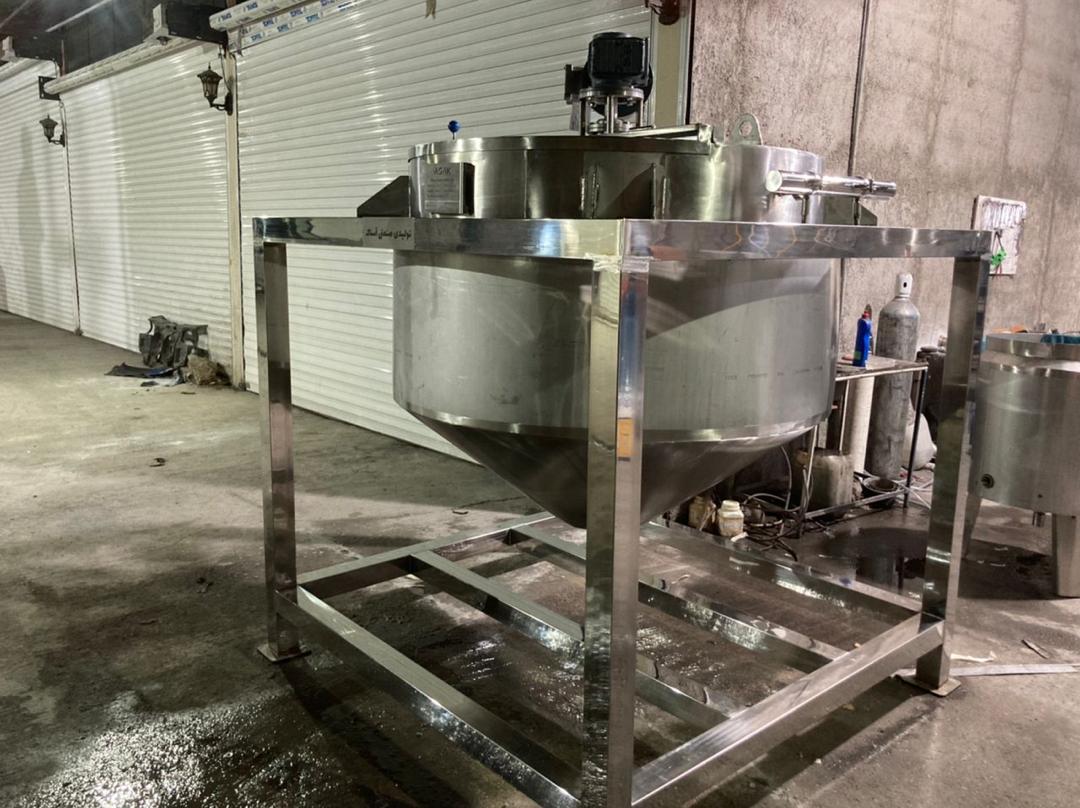

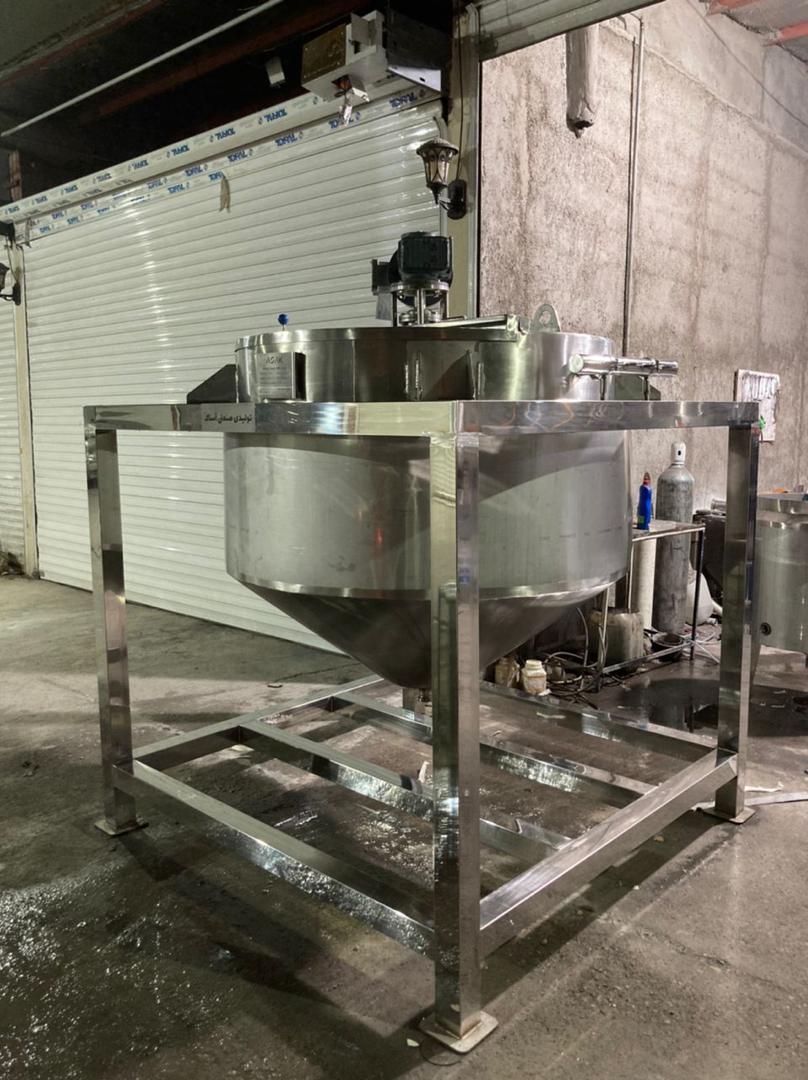

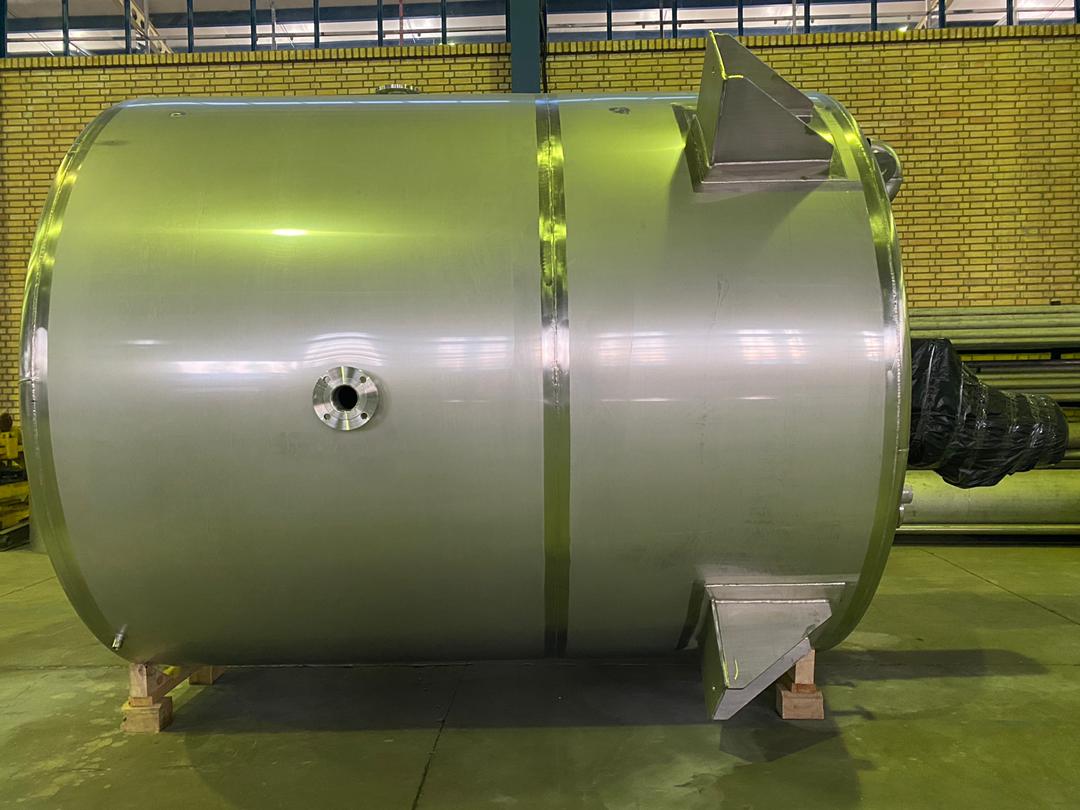

زمانی که داخل مخزن عملیاتی مانند اختلاط، گرمکردن، سردکردن یا کنترل فرآیند انجام شود، طراحی مخزن باید بر اساس شرایط فرآیندی انجام گیرد.
مخزن پروسس استیل ممکن است بر اساس پروژه به همزن، ژاکت حرارتی، سنسور دما، کنترل سطح و سایر تجهیزات فرآیندی مجهز شود.

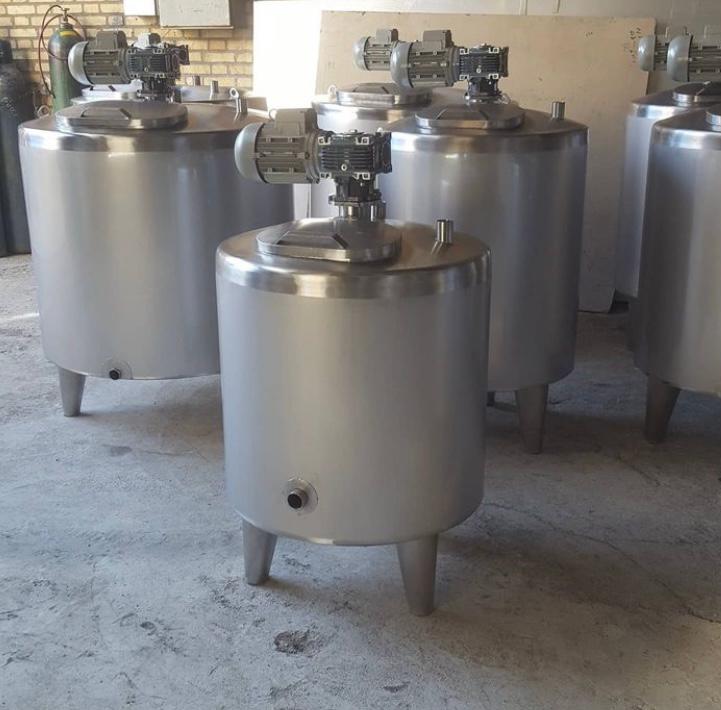

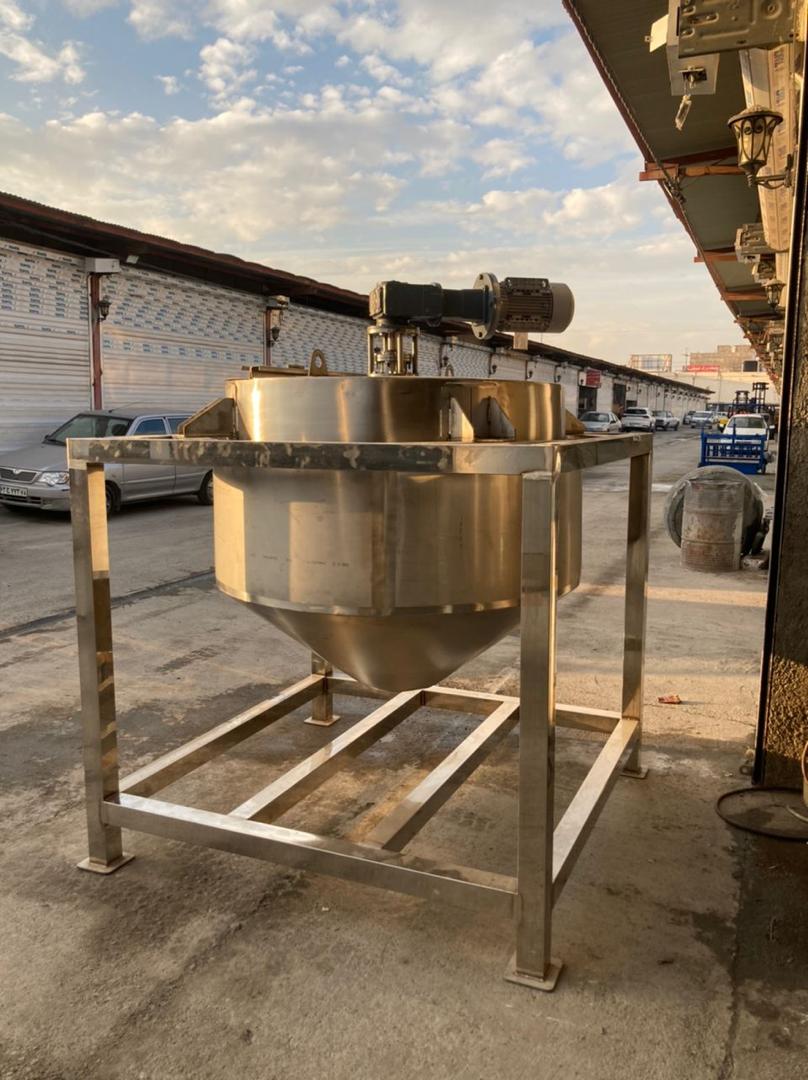

اگر وظیفه اصلی تجهیز اختلاط مواد باشد، انتخاب موتور، گیربکس، شفت و نوع پروانه اهمیت زیادی پیدا میکند. ویسکوزیته ماده، حجم بچ و هدف اختلاط از عوامل تعیینکننده طراحی هستند.
جزئیات این تجهیزات در صفحه میکسر استیل توضیح داده شده است.
در فرآیندهایی که واکنش تحت شرایط کنترلشده دما، فشار یا اختلاط انجام میشود، باید از طراحی متناسب با فرآیند استفاده شود.
صفحه راکتور استیل اطلاعات تخصصی این گروه را پوشش میدهد.

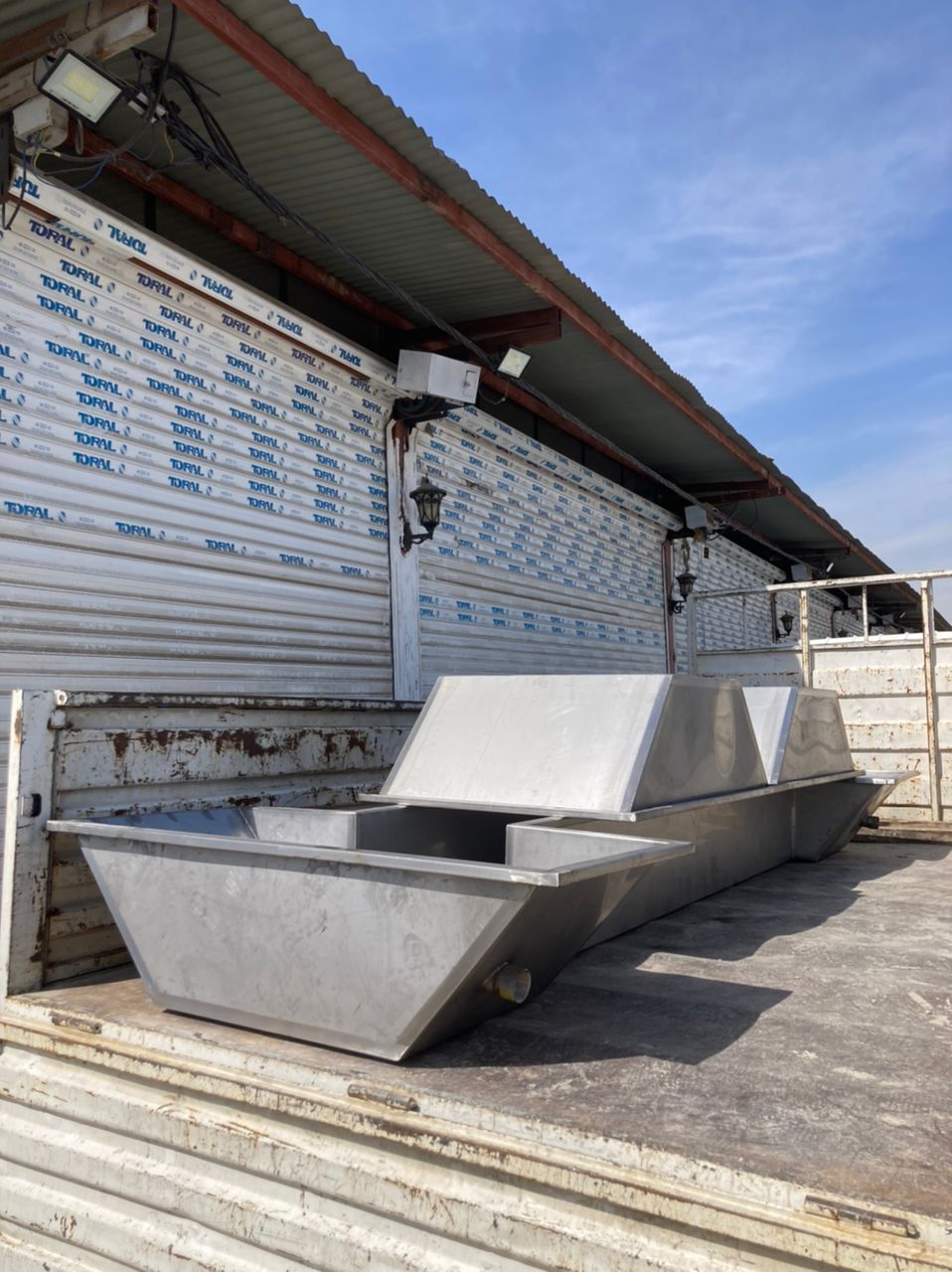

برای برخی فرآیندهای شستوشو، آمادهسازی، نگهداری موقت یا عملیات تولید، استفاده از وان استیل مناسبتر از مخزن بسته است.

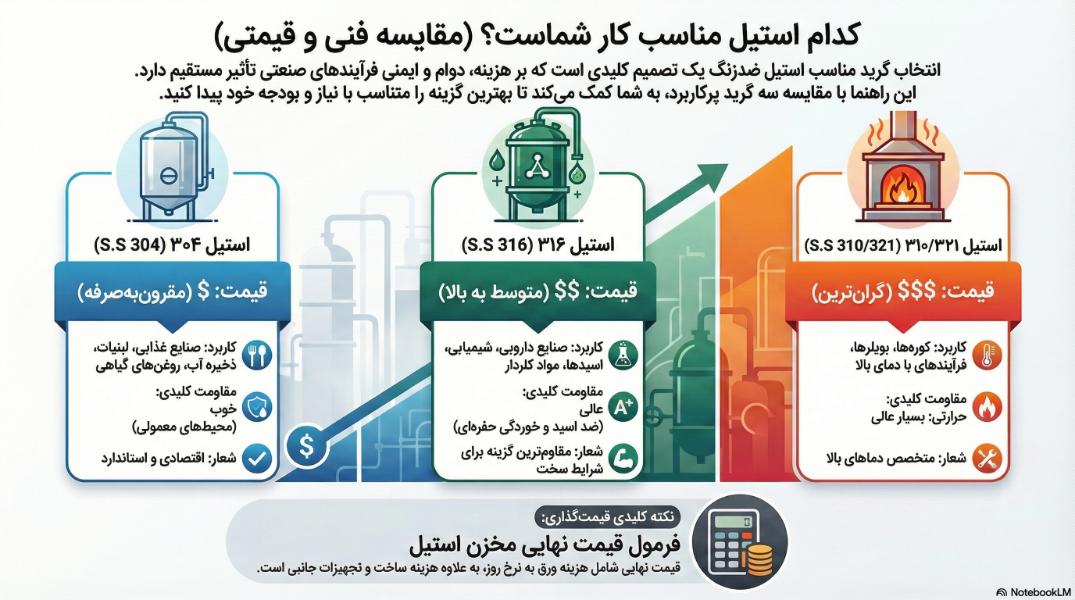

یکی از مهمترین تصمیمها هنگام خرید و ساخت مخزن استیل، انتخاب گرید مناسب است. استیل ۳۰۴ و ۳۱۶ هر دو در ساخت تجهیزات صنعتی کاربرد گستردهای دارند، اما انتخاب بین آنها نباید صرفاً بر اساس قیمت انجام شود.
نوع ماده داخل مخزن، میزان خورندگی، وجود نمک و کلرید، دمای کاری، روش شستوشو و شرایط محیط نصب باید پیش از انتخاب متریال بررسی شوند.
مخزن استیل ۳۰۴ برای بسیاری از کاربردهای عمومی صنعتی و بهداشتی انتخاب رایجی است. این گرید مقاومت مناسبی در برابر خوردگی دارد و در شرایطی که سیال و محیط کاری خورندگی بالایی نداشته باشند، میتواند انتخاب اقتصادی و مناسبی باشد.
استیل ۳۰۴ در بسیاری از پروژههای ذخیره و فرآوری مواد مورد استفاده قرار میگیرد، اما مناسب بودن آن باید بر اساس مشخصات واقعی سیال و شرایط بهرهبرداری تأیید شود.
مخزن استیل ۳۱۶ به دلیل وجود مولیبدن، در بسیاری از محیطهای خورنده و بهخصوص شرایطی که کلرید وجود دارد، مقاومت خوردگی بالاتری نسبت به ۳۰۴ ارائه میدهد.
به همین دلیل در برخی پروژههای صنایع شیمیایی، دارویی، غذایی و فرآیندهایی که شرایط خورندهتری دارند، استفاده از استیل ۳۱۶ یا ۳۱۶L میتواند انتخاب مناسبتری باشد.
| معیار | استیل ۳۰۴ | استیل ۳۱۶ |
|---|---|---|
| مقاومت عمومی در برابر خوردگی | مناسب | بالاتر |
| مقاومت در محیطهای کلریدی | محدودتر | بهتر |
| هزینه متریال | معمولاً کمتر | معمولاً بیشتر |
| کاربرد عمومی | بسیار رایج | کاربردهای حساستر |
| انتخاب نهایی | بر اساس سیال و شرایط کار | بر اساس سیال و شرایط کار |
نکته مهم: گرانتر بودن استیل ۳۱۶ به این معنی نیست که برای تمام پروژهها انتخاب بهتری است. اگر شرایط فرآیند استفاده از ۳۰۴ را مجاز بداند، انتخاب ۳۱۶ میتواند هزینه غیرضروری ایجاد کند. از طرف دیگر، استفاده از ۳۰۴ در محیطی که به مقاومت خوردگی بالاتری نیاز دارد، ممکن است عمر مفید مخزن را کاهش دهد.
قبل از تعیین گرید مخزن، حداقل این موارد باید مشخص شوند:
بنابراین پاسخ حرفهای به سؤال «۳۰۴ بهتر است یا ۳۱۶؟» همیشه یکسان نیست؛ گرید مناسب مخزن استیل باید بر اساس شرایط واقعی پروژه انتخاب شود.

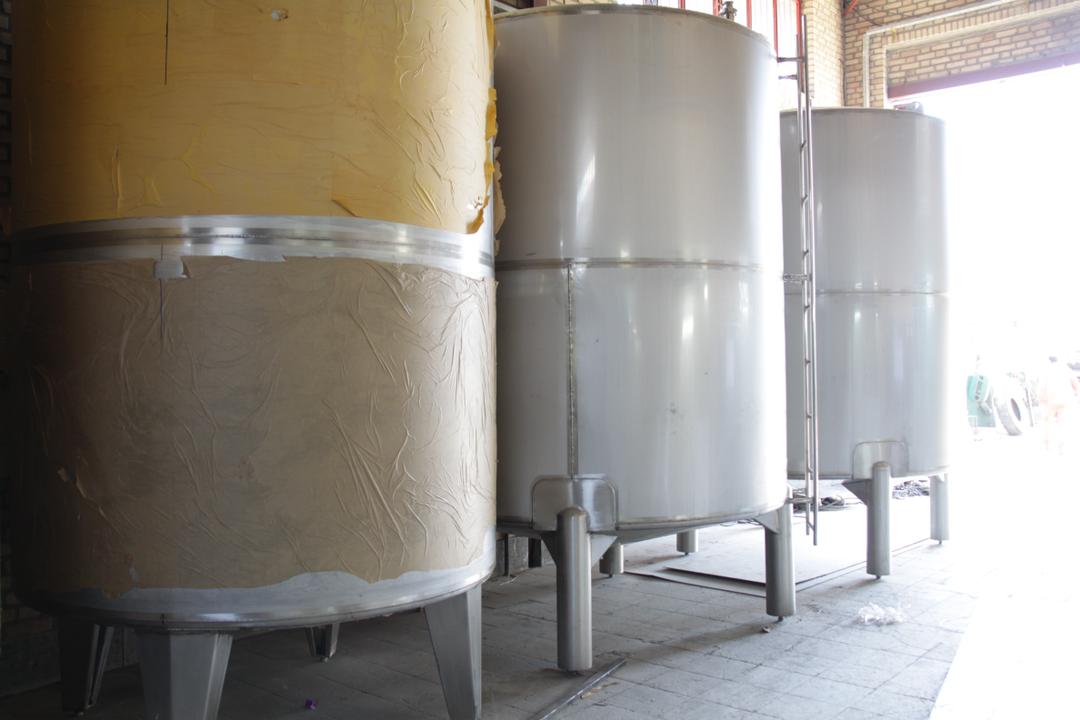

یکی از عوامل مهم در طراحی، ساخت و قیمت مخزن استیل، تعداد جدارههای مخزن است. انتخاب مخزن تکجداره، دوجداره یا سهجداره باید بر اساس نوع فرآیند، نیاز به کنترل دما، عایقکاری و شرایط نگهداری محصول انجام شود؛ بنابراین چندجداره بودن بهتنهایی به معنی بهتر بودن مخزن نیست.

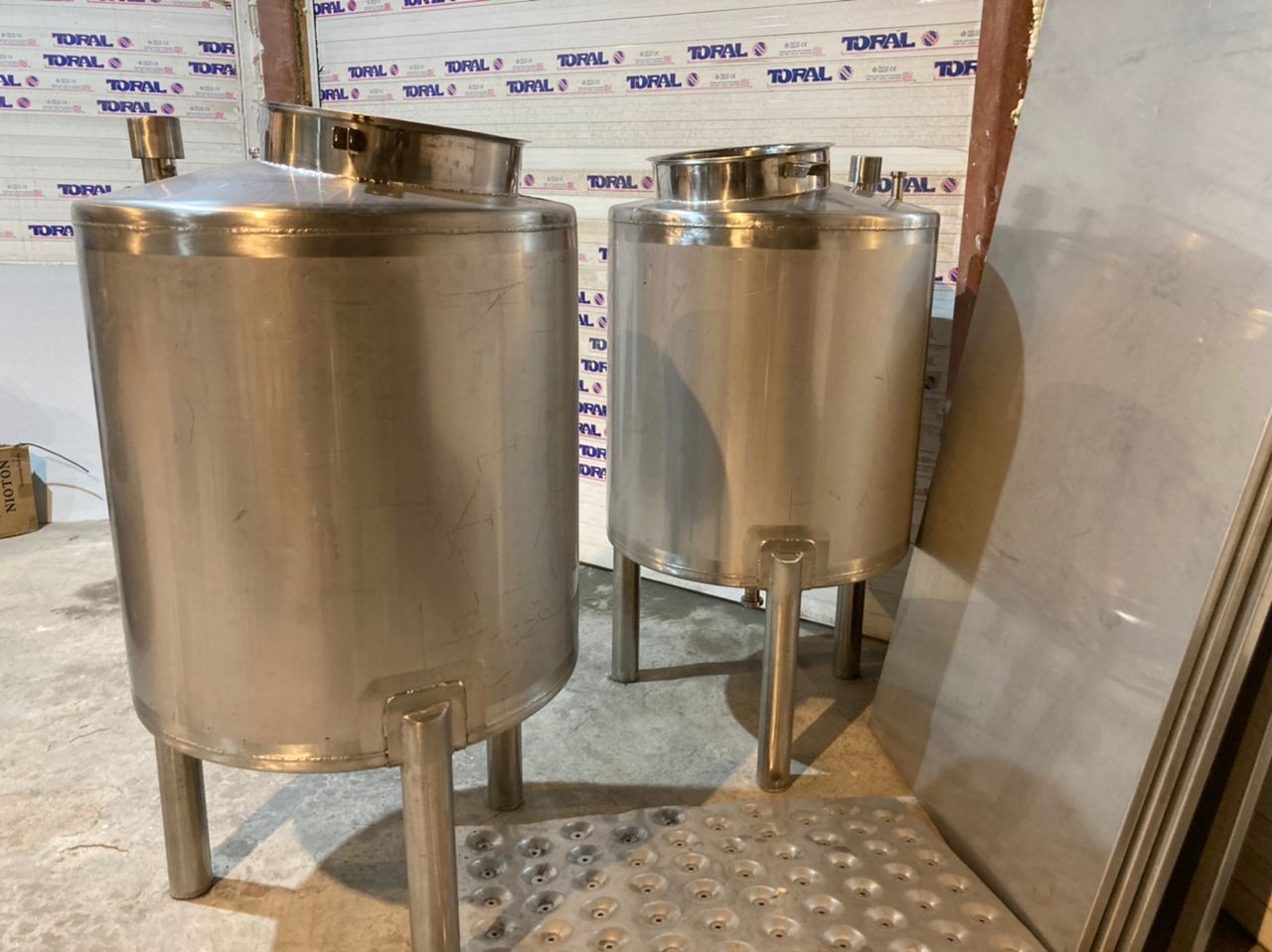

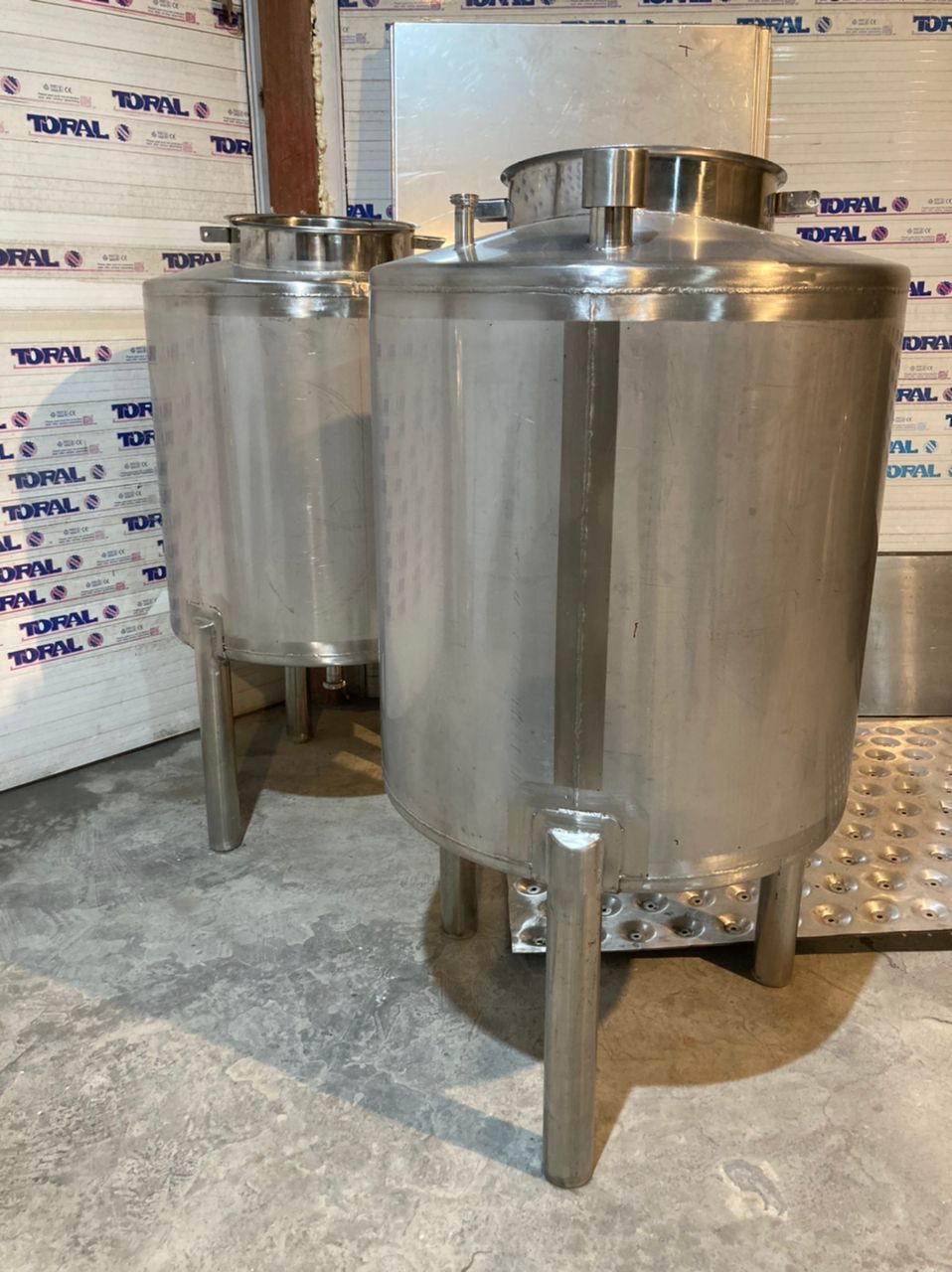

مخزن استیل تکجداره سادهترین ساختار را دارد و معمولاً در پروژههایی استفاده میشود که نیازی به عایقکاری یا سیستم تبادل حرارتی در بدنه مخزن وجود ندارد.
این مخازن بسته به کاربرد میتوانند برای ذخیره و نگهداری انواع مواد طراحی شوند و به نازل، شیرآلات، دریچه بازدید، سنسور سطح و سایر تجهیزات موردنیاز مجهز شوند.
مخزن استیل دوجداره زمانی مورد بررسی قرار میگیرد که طراحی پروژه به ساختار اضافه در اطراف جداره اصلی نیاز داشته باشد.
نوع جداره دوم و وظیفه آن باید بر اساس نیاز پروژه مشخص شود؛ برای مثال طراحی میتواند با هدف عایقکاری یا ایجاد ساختار موردنیاز برای کنترل شرایط فرآیند انجام شود.
در برخی تجهیزات فرآیندی از ساختار سهجداره استفاده میشود. بسته به طراحی، این ساختار میتواند شامل جداره داخلی در تماس با محصول، بخش مربوط به تبادل حرارتی یا عایق و پوشش خارجی باشد.
ساختار دقیق مخزن سهجداره باید بر اساس دمای فرآیند، نوع محصول و تجهیزات موردنیاز تعیین شود.
انتخاب تعداد جدارهها باید بعد از مشخص شدن این موارد انجام شود:
افزایش تعداد جدارهها میتواند میزان متریال مصرفی، پیچیدگی ساخت و در نتیجه قیمت مخزن استیل را افزایش دهد. بنابراین انتخاب باید بر اساس نیاز واقعی پروژه انجام شود، نه صرفاً تعداد جداره بیشتر.
مخازن استیل صنعتی به دلیل امکان ساخت سفارشی، انتخاب گریدهای مختلف، قابلیت شستوشو و امکان تجهیز به همزن، ژاکت، عایق و ابزار دقیق در صنایع متنوعی استفاده میشوند.
بااینحال، مخزن مناسب برای هر صنعت مشخصات یکسانی ندارد. نوع محصول، خورندگی، ویسکوزیته، دمای فرآیند، شرایط بهداشتی و نحوه شستوشو میتوانند طراحی نهایی مخزن را تغییر دهند.
در صنایع غذایی، مخزن استیل برای نگهداری مواد اولیه، ذخیره محصول، اختلاط و برخی عملیات فرآیندی مورد استفاده قرار میگیرد.
کیفیت سطح داخلی، تخلیه مناسب، قابلیت شستوشو، نوع اتصالات و انتخاب صحیح گرید استیل در این کاربردها اهمیت زیادی دارند.
در صنایع غذایی، انتخاب مخزن مناسب اهمیت زیادی دارد؛ زیرا رعایت الزامات بهداشتی، کیفیت سطح داخلی، قابلیت شستوشو و انتخاب گرید مناسب استیل روی کیفیت محصول نهایی تأثیر مستقیم دارد. برای آشنایی بیشتر با ویژگیها و نکات انتخاب، میتوانید صفحه مخزن استیل صنایع غذایی را مطالعه کنید.

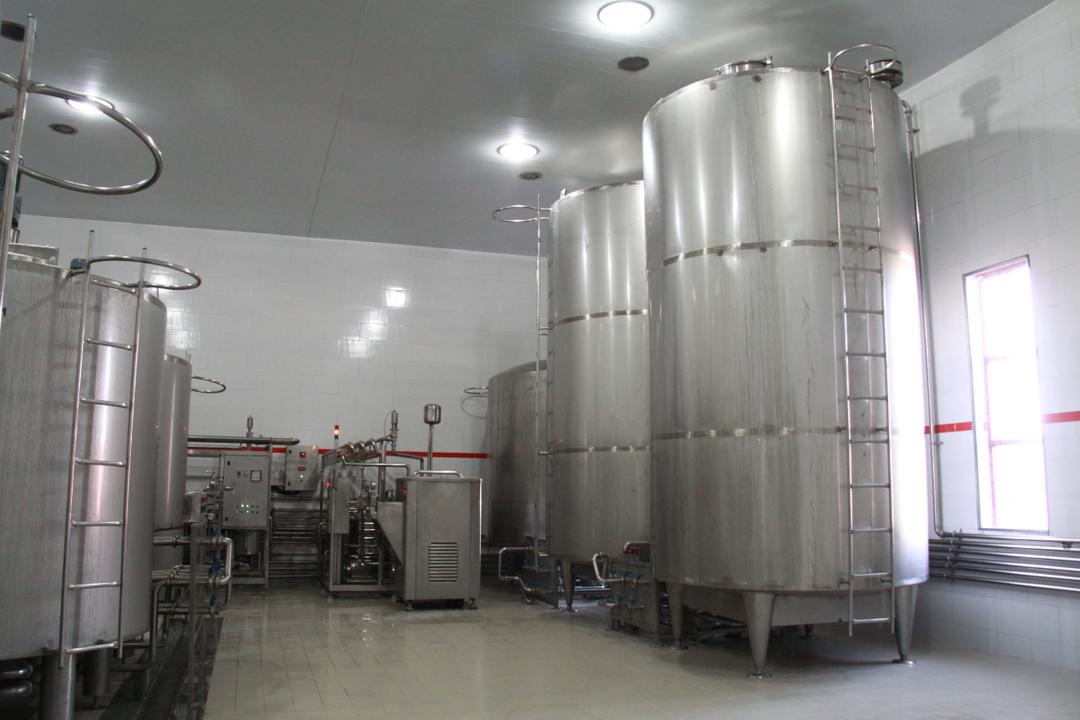

در خطوط تولید شیر و فرآوردههای لبنی میتوان از مخازن استیل برای دریافت، نگهداری، ذخیره و فرآوری محصول استفاده کرد.
نوع مخزن بر اساس وظیفه آن در خط تولید مشخص میشود و در فرآیندهایی که کنترل دما یا اختلاط لازم است، تجهیزات مناسب باید از مرحله طراحی در نظر گرفته شوند.
در تولید آبمیوه، نکتار، شربت و سایر نوشیدنیها، عواملی مانند اسیدیته محصول، دمای فرآیند، وجود پالپ و نیاز به اختلاط روی طراحی مخزن اثر میگذارند.
انتخاب متریال و تجهیزات باید با ویژگیهای واقعی محصول هماهنگ باشد.
در خطوط تولید محصولات دارویی، شامپو، ژل، کرم، لوسیون و محصولات مشابه، قابلیت شستوشو، کیفیت سطح، نوع اختلاط و کنترل شرایط فرآیند اهمیت ویژهای دارند.
در محصولات با ویسکوزیته بالاتر نیز سیستم اختلاط باید متناسب با رفتار واقعی محصول انتخاب شود.
در صنایع شیمیایی، مهمترین مسئله سازگاری متریال مخزن با ماده داخل آن است.
نوع ماده شیمیایی، غلظت، دما، وجود کلرید و سایر عوامل خورنده باید پیش از انتخاب بین استیل ۳۰۴، ۳۱۶ یا سایر متریالهای قابل بررسی مشخص شوند.
استنلس استیل در برابر تمام مواد شیمیایی و اسیدها مقاوم نیست؛ بنابراین انتخاب گرید صرفاً بر اساس نام «استیل ضدزنگ» صحیح نیست.
در برخی فرآیندهای نفت، گاز و پتروشیمی نیز امکان استفاده از مخازن استیل وجود دارد. در این پروژهها نوع سیال، خورندگی، فشار و دمای طراحی، اتصالات، الزامات بازرسی و استانداردهای پروژه در تعیین مشخصات مخزن نقش دارند.
در فرآیندهایی که کنترل آلودگی و شستوشوی تجهیزات اهمیت بالایی دارد، طراحی مخزن باید علاوه بر جنس بدنه، مواردی مانند اتصالات، نقاط تجمع، تخلیه، کیفیت سطح و روش شستوشو را نیز در نظر بگیرد.
در خطوط مناسب، مخازن و تجهیزات فرآیندی میتوانند برای اتصال به سیستم CIP طراحی شوند.
ساخت یک مخزن استیل صنعتی فقط به بدنه و چند نازل محدود نمیشود. طراحی درست اجزا و تجهیزات جانبی روی عملکرد، قابلیت شستوشو، ایمنی و قیمت نهایی تجهیز اثر مستقیم دارد.
بدنه اصلی، کف و در صورت نیاز عدسیهای مخزن باید بر اساس ظرفیت، نوع سیال، فشار، دما و شرایط کاری طراحی شوند.
گرید استیل، ضخامت ورق و هندسه این اجزا از مهمترین عوامل تعیینکننده استحکام و وزن نهایی مخزن هستند.

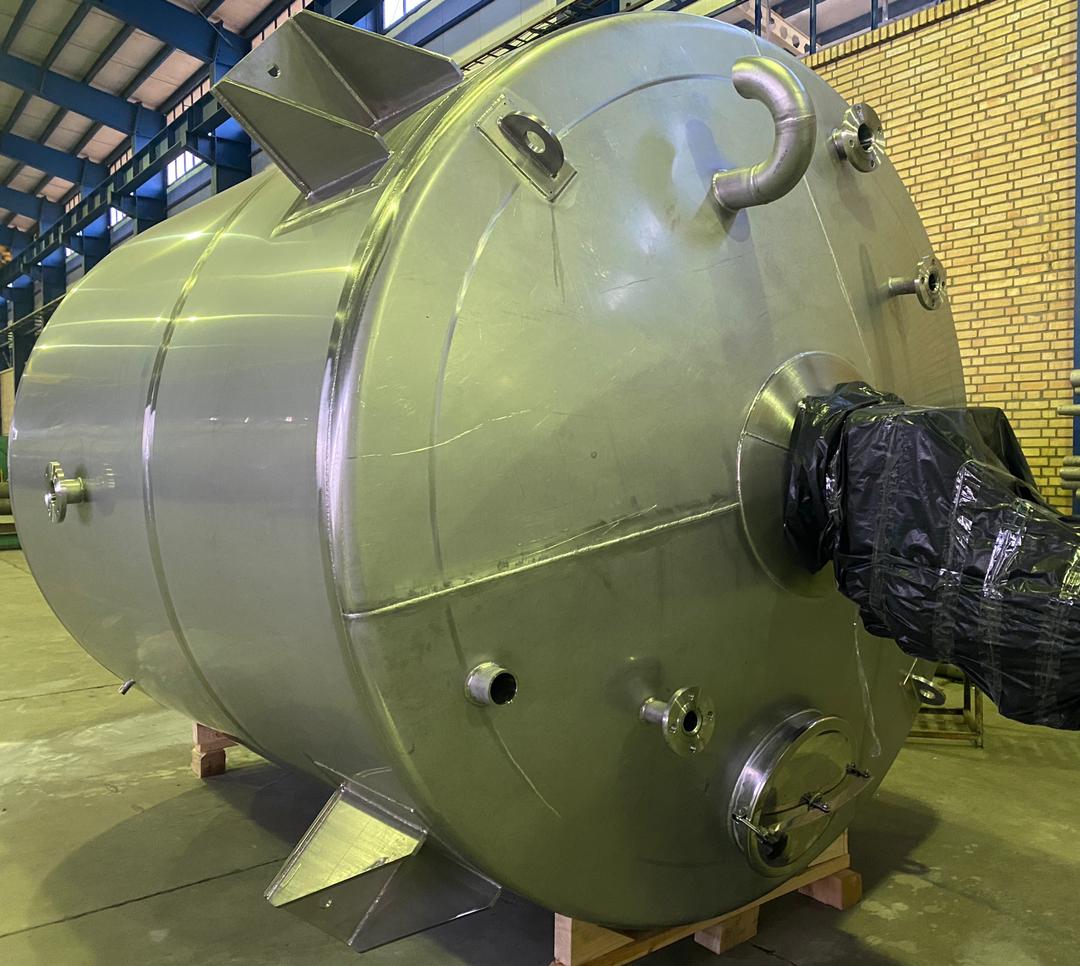

منهول یا دریچه بازدید برای دسترسی موردنیاز به داخل مخزن در نظر گرفته میشود.
ابعاد و محل نصب باید با توجه به نوع کاربرد، شرایط شستوشو و نیاز تعمیرات انتخاب شوند.

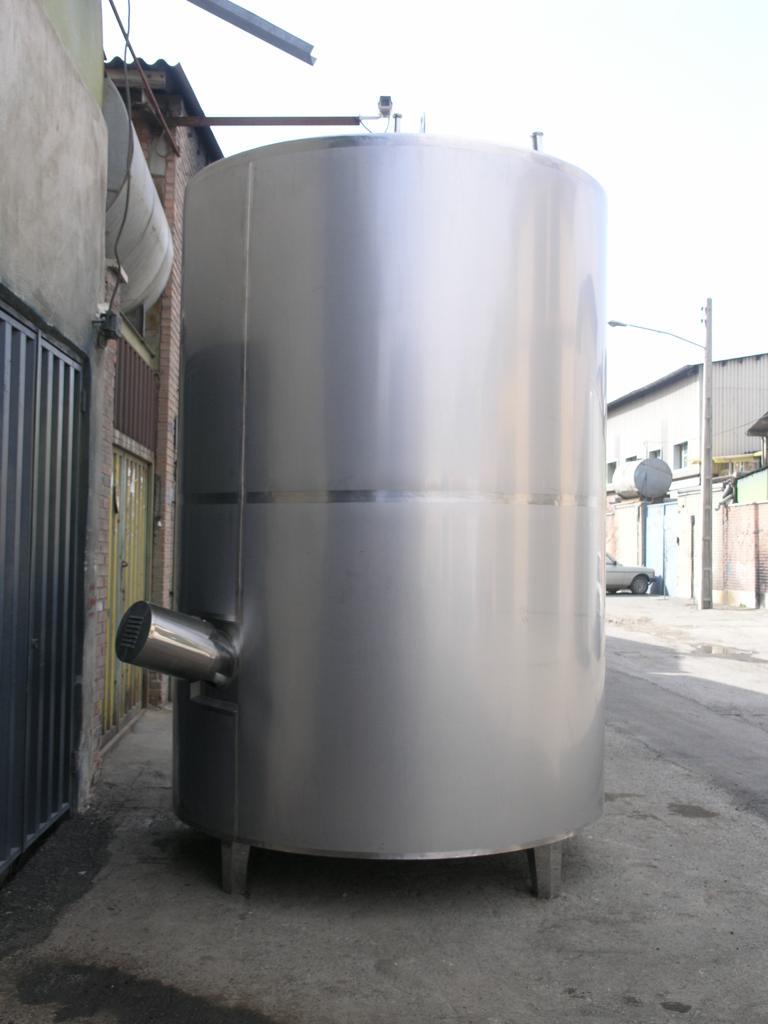

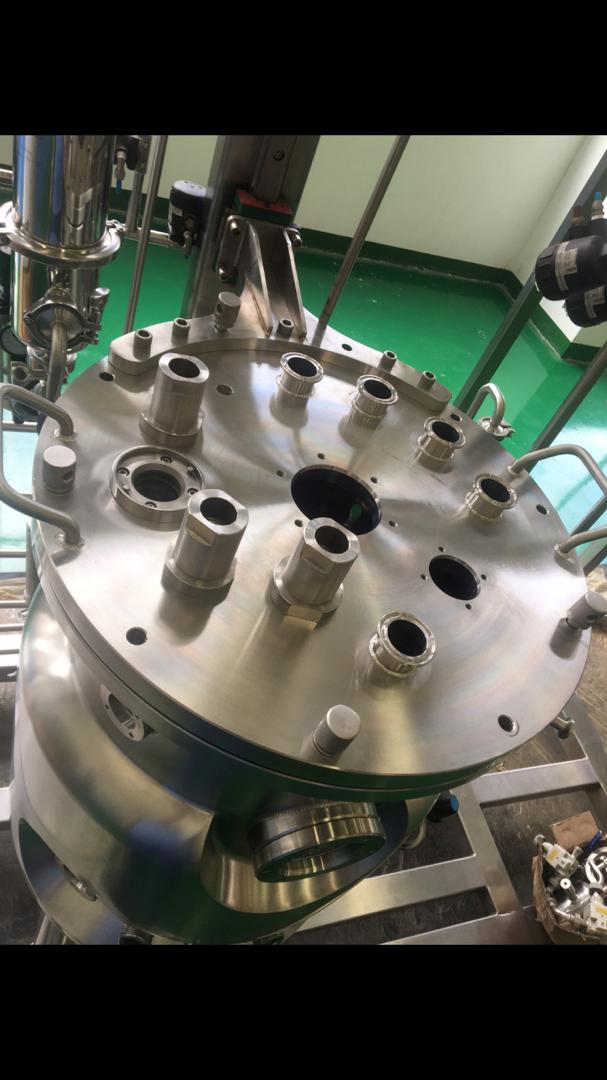

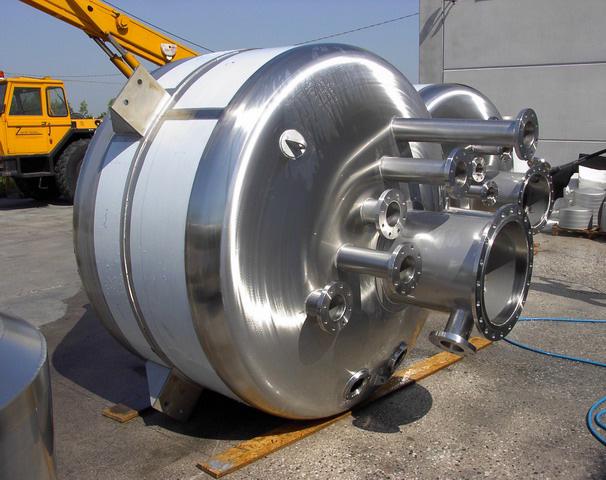

ورودی و خروجی محصول، مسیر تخلیه، ونت، ابزار دقیق و سایر خطوط فرآیندی از طریق نازلها به مخزن متصل میشوند.
تعداد، قطر و محل نازلها باید از ابتدا در طراحی مشخص شوند تا بعد از ساخت نیاز به تغییرات پرهزینه ایجاد نشود.

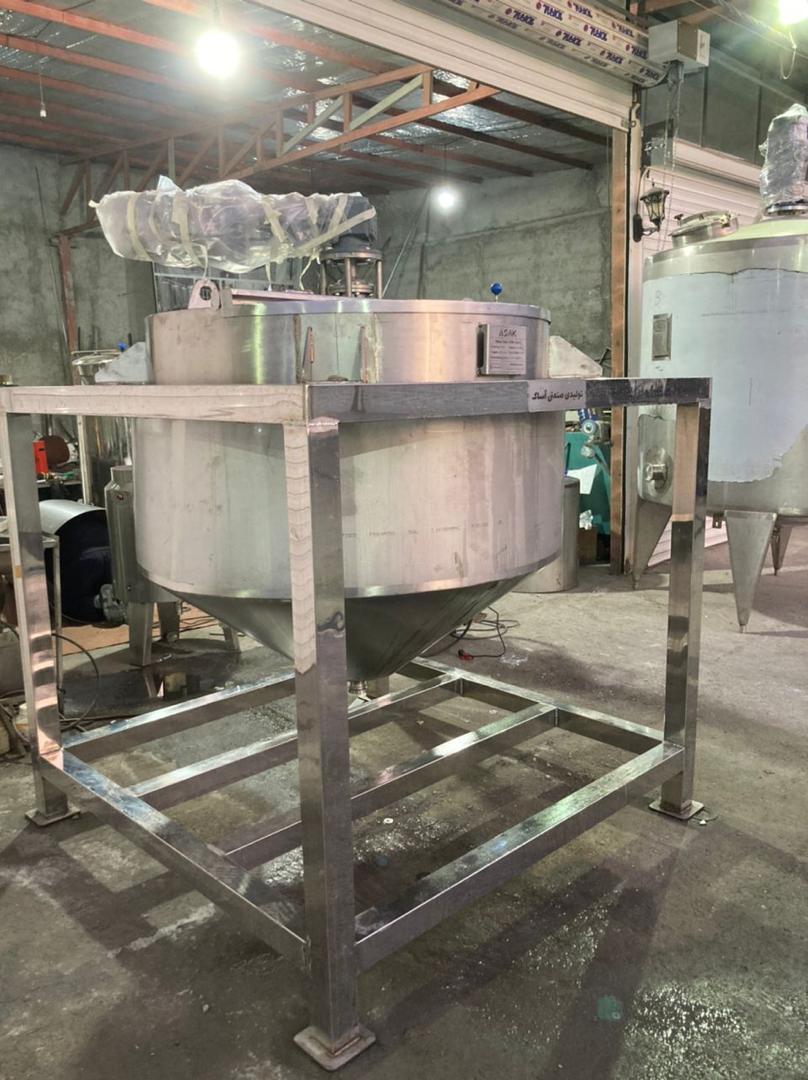

پایهها و ساپورتها وظیفه انتقال وزن مخزن و محتویات آن به فونداسیون یا سازه را بر عهده دارند.
نوع ساپورت باید با ابعاد، ظرفیت و شرایط نصب هماهنگ باشد.

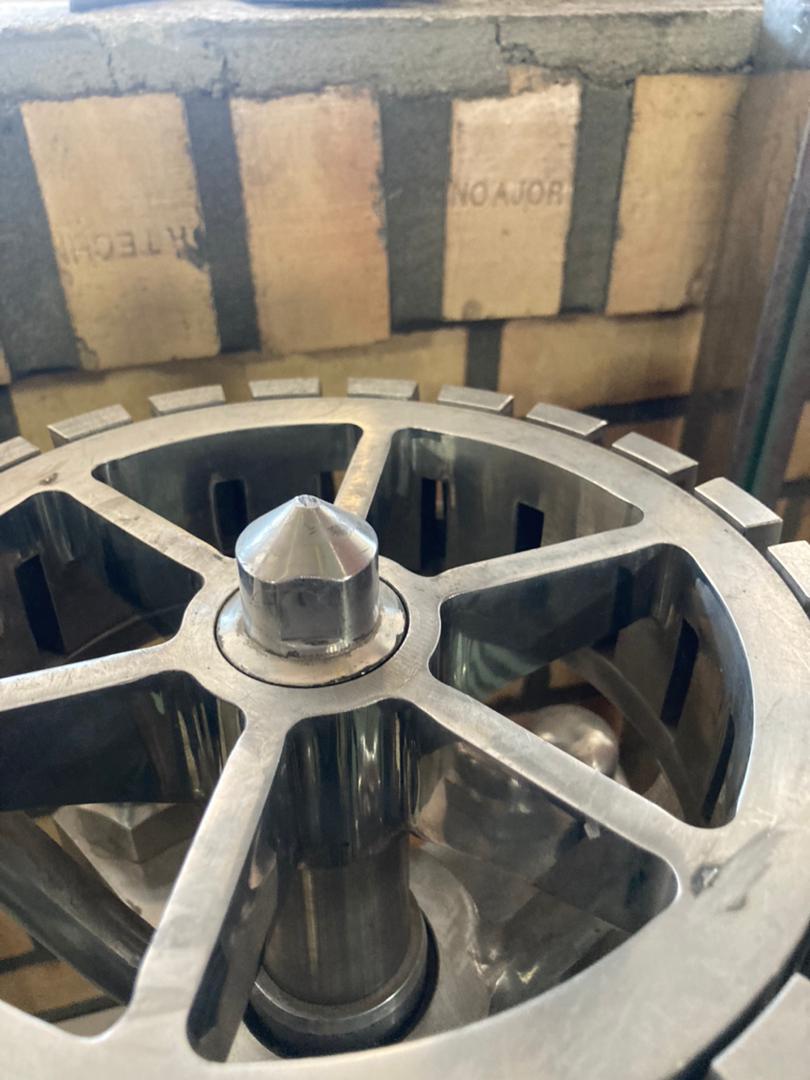

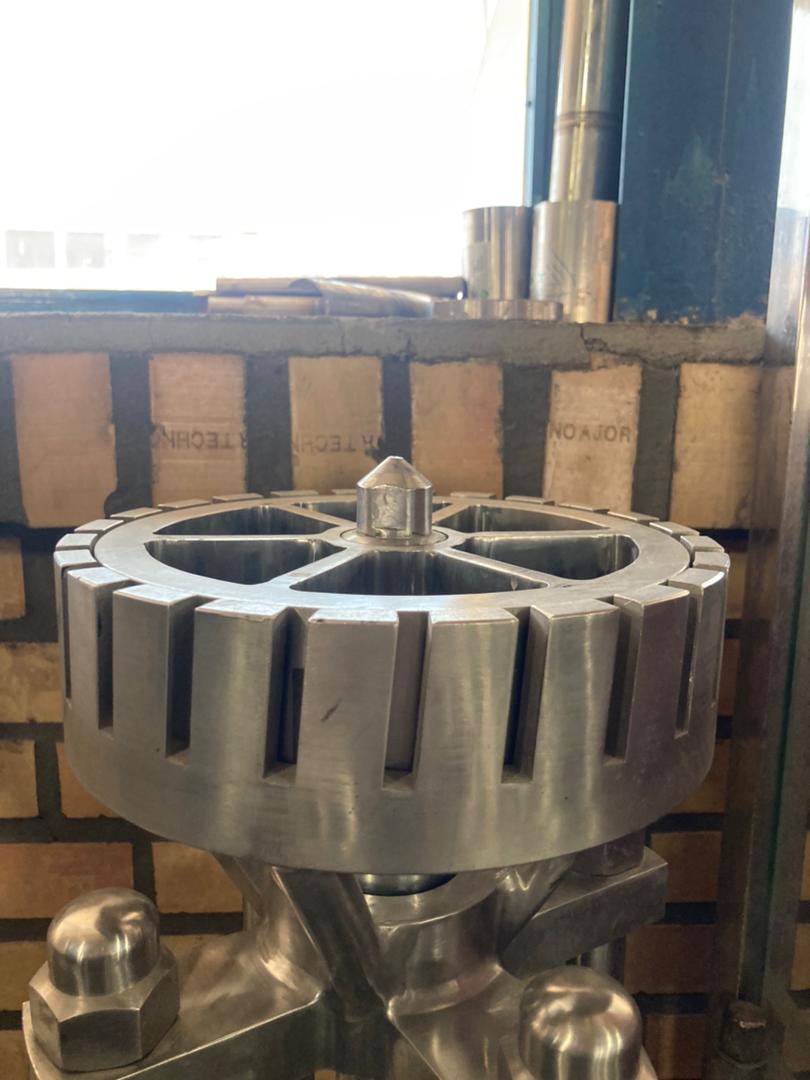

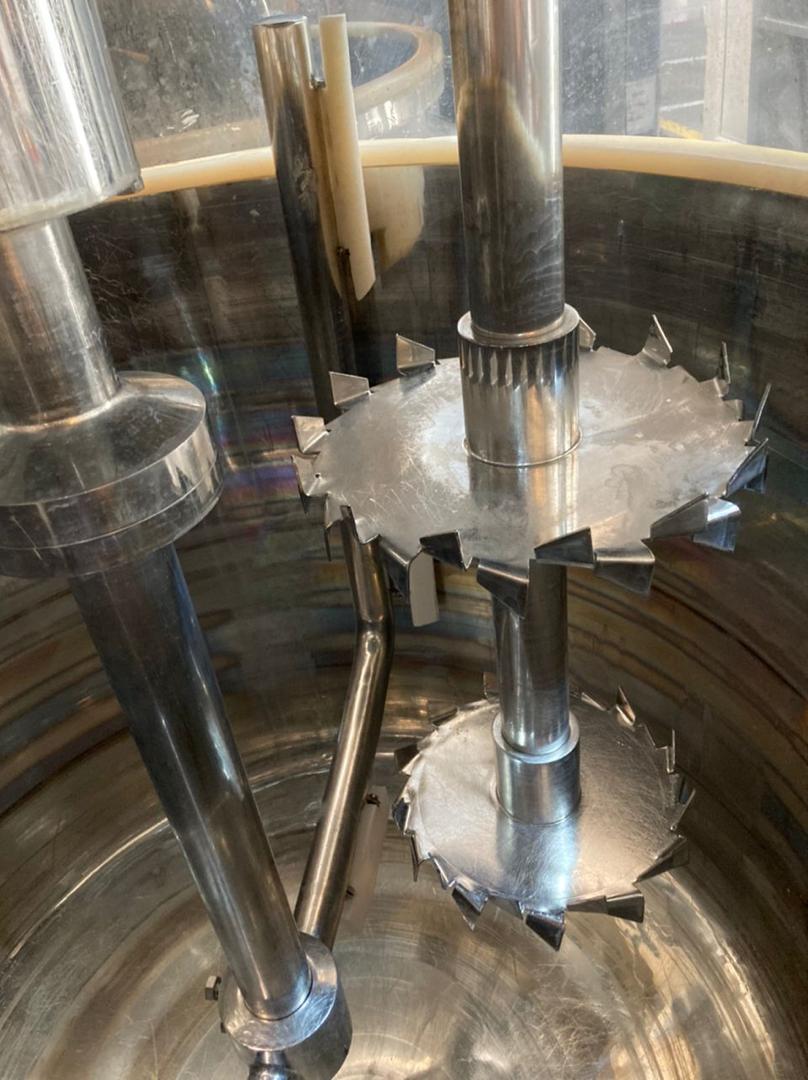

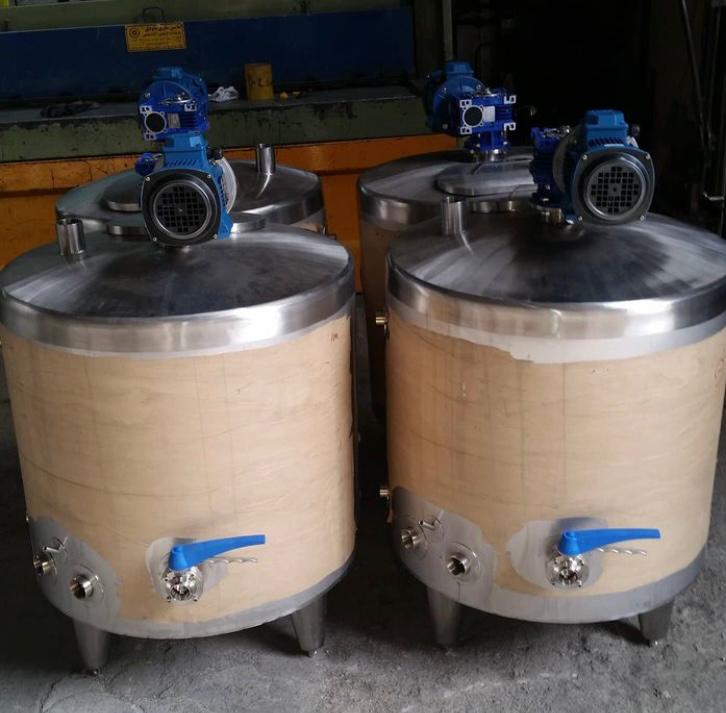

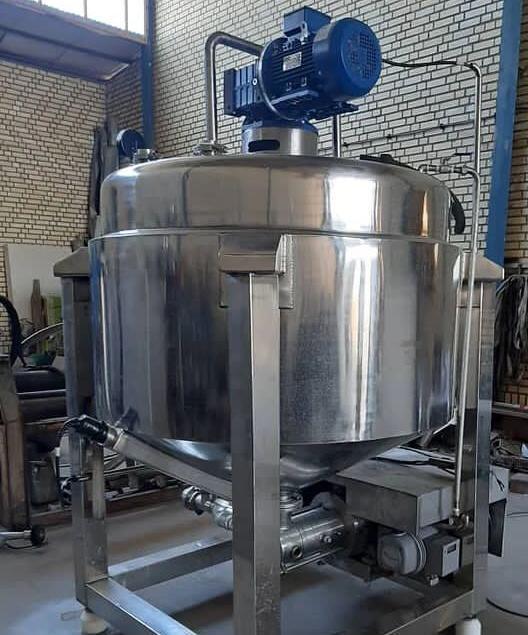

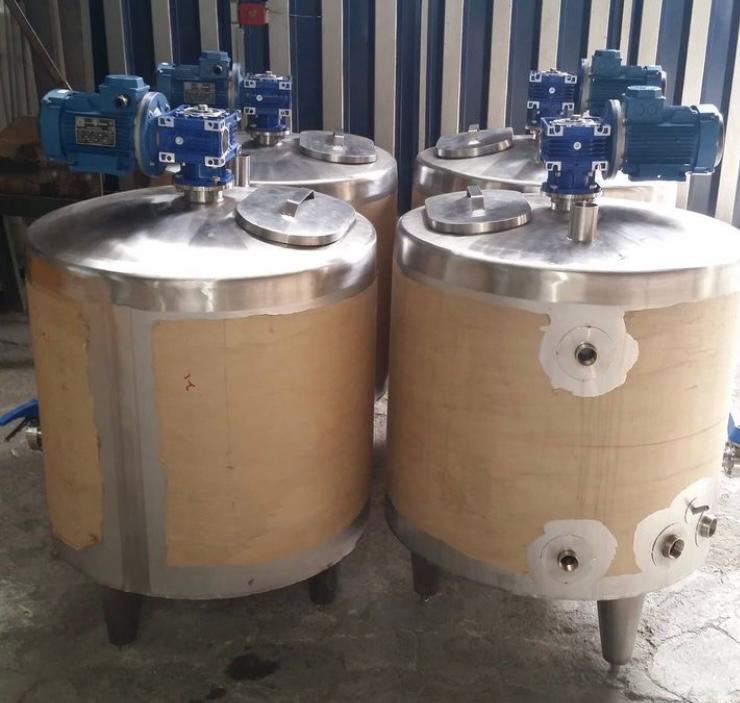

در مخازنی که محصول باید مخلوط شود، میتوان سیستم اختلاط مناسب را در نظر گرفت.
انتخاب موتور، گیربکس، شافت و نوع پروانه فقط بر اساس ظرفیت انجام نمیشود و ویسکوزیته و هدف اختلاط نیز باید بررسی شوند.
برای فرآیندهایی که اختلاط بخش اصلی تجهیز است، صفحه میکسر استیل اطلاعات تخصصیتری ارائه میدهد.

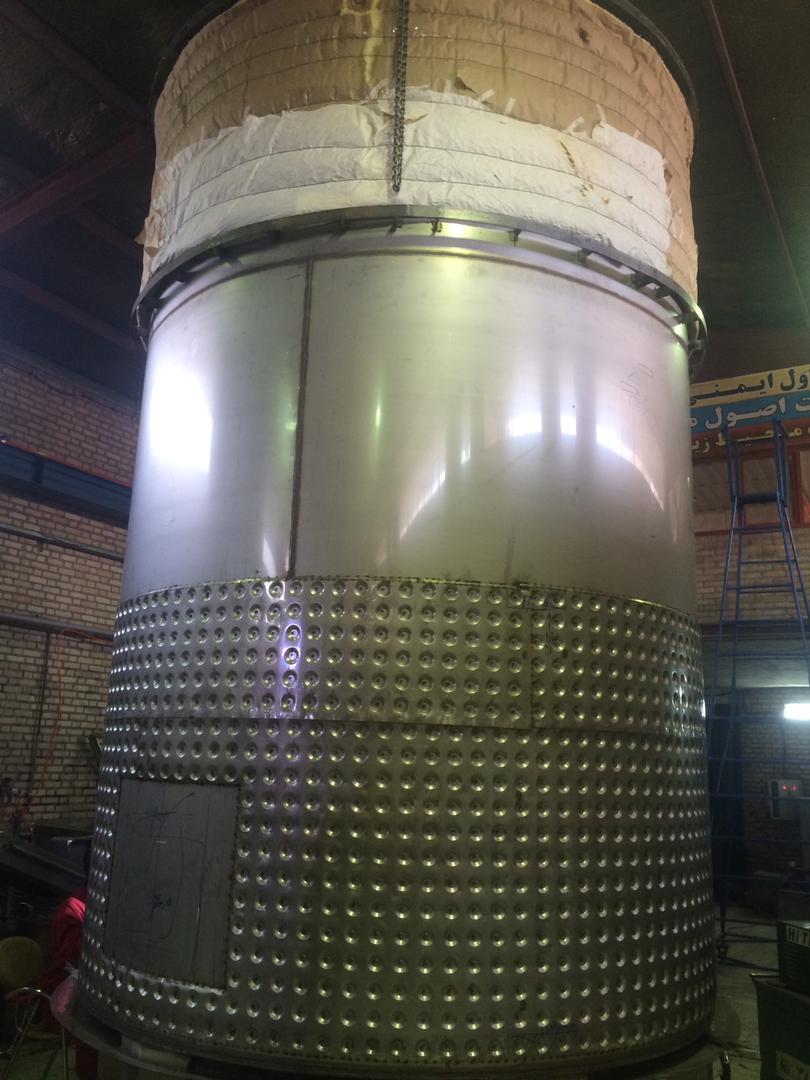

اگر فرآیند نیازمند کنترل دما باشد، میتوان بر اساس طراحی پروژه از ژاکت یا سیستم انتقال حرارت مناسب استفاده کرد.
نوع ژاکت، سطح تبادل حرارتی و شرایط کاری باید با فرآیند هماهنگ باشند.

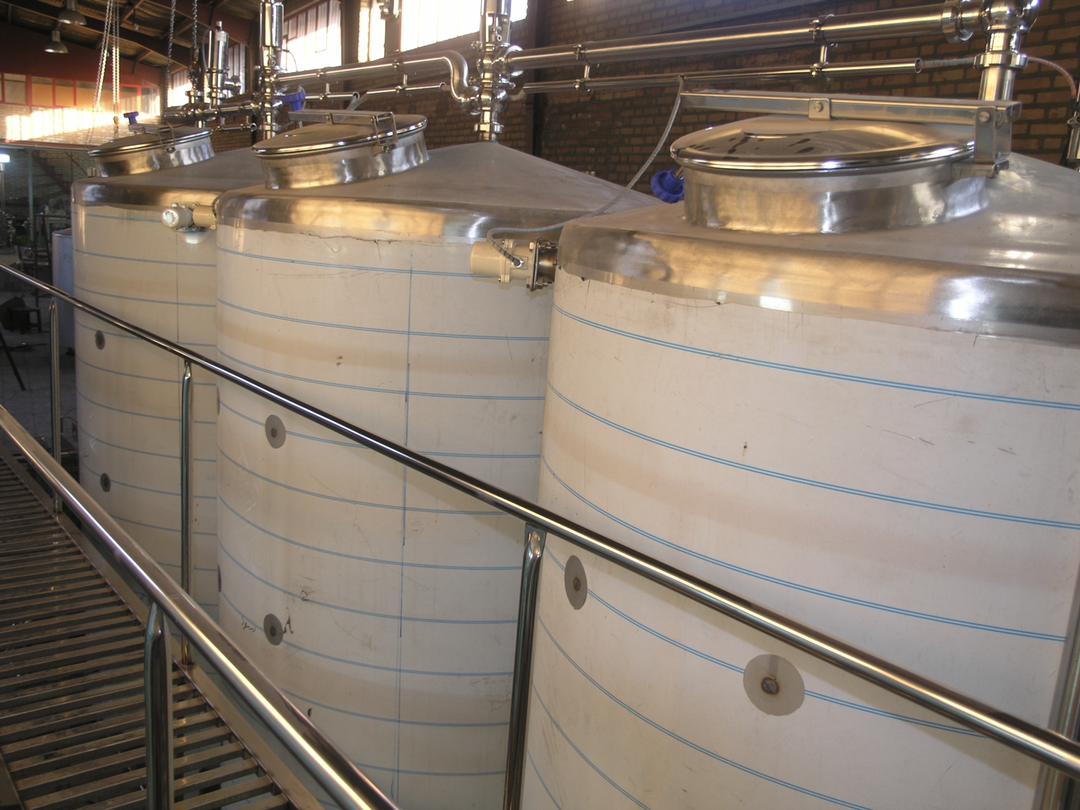

در پروژههایی که کاهش تبادل حرارت با محیط اهمیت دارد، عایق و پوشش خارجی میتوانند در طراحی مخزن در نظر گرفته شوند.
بسته به پروژه میتوان تجهیزاتی برای اندازهگیری یا کنترل موارد زیر اضافه کرد:
نوع شیر، سایز خروجی و محل تخلیه باید متناسب با سیال، ویسکوزیته و نحوه انتقال محصول انتخاب شوند.

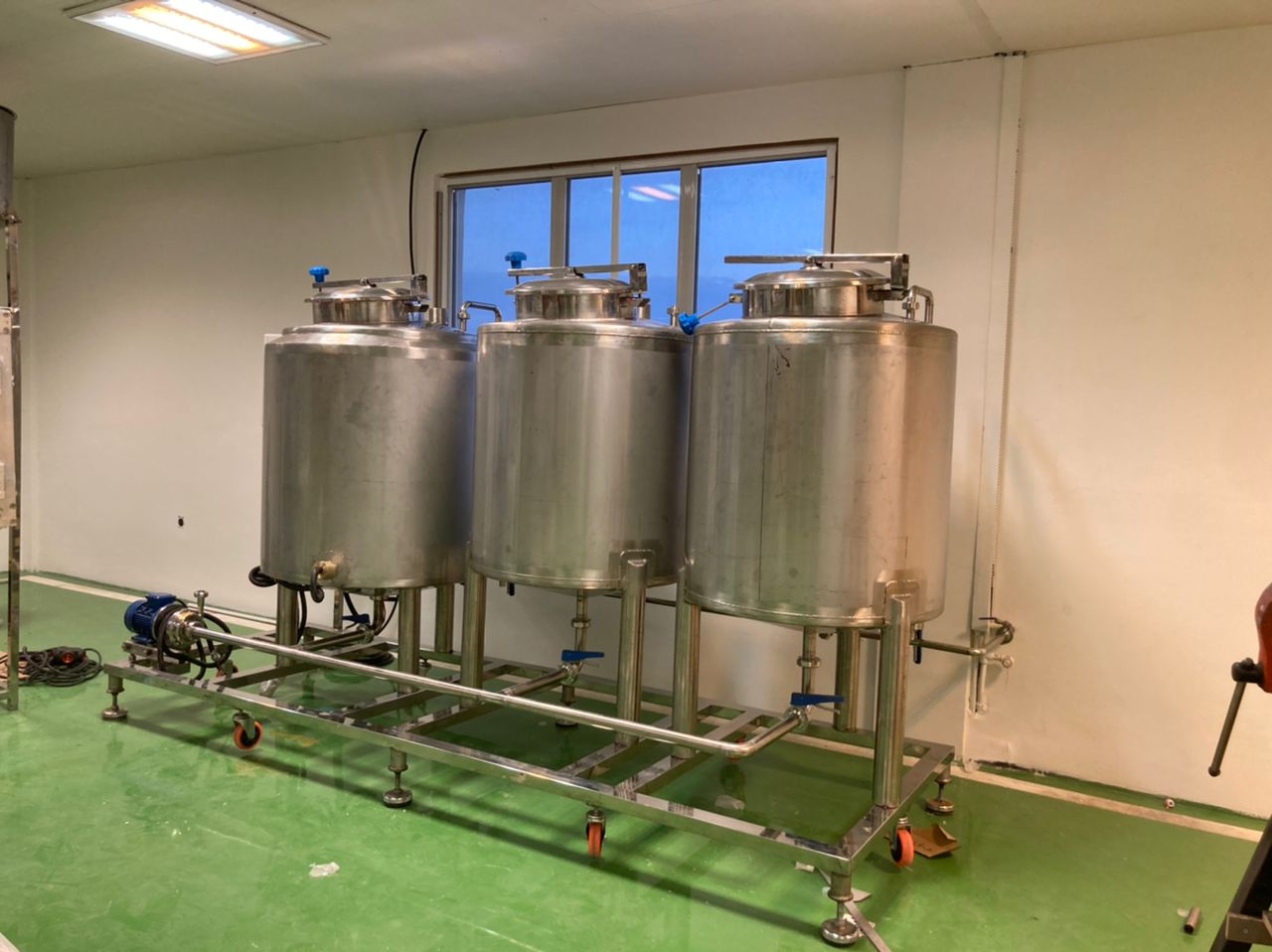

در خطوطی که شستوشوی درجا موردنیاز است، طراحی مخزن باید از ابتدا با روش شستوشو هماهنگ شود.
در چنین پروژههایی میتوان صفحه سیستم شستوشوی CIP را هم بررسی کرد.
قبل از ساخت، تجهیزات جانبی را تا حد امکان نهایی کنید. اضافه کردن نازل، همزن، ژاکت یا سنسور بعد از تکمیل مخزن ممکن است طراحی و هزینه پروژه را پیچیدهتر کند.
ساخت مخزن استیل باید بر اساس شرایط واقعی بهرهبرداری انجام شود. ظرفیت بهتنهایی برای طراحی کافی نیست و عواملی مانند نوع سیال، گرید استیل، دما، فشار، شرایط نصب، تعداد جدارهها و تجهیزات جانبی باید قبل از شروع ساخت مشخص شوند.

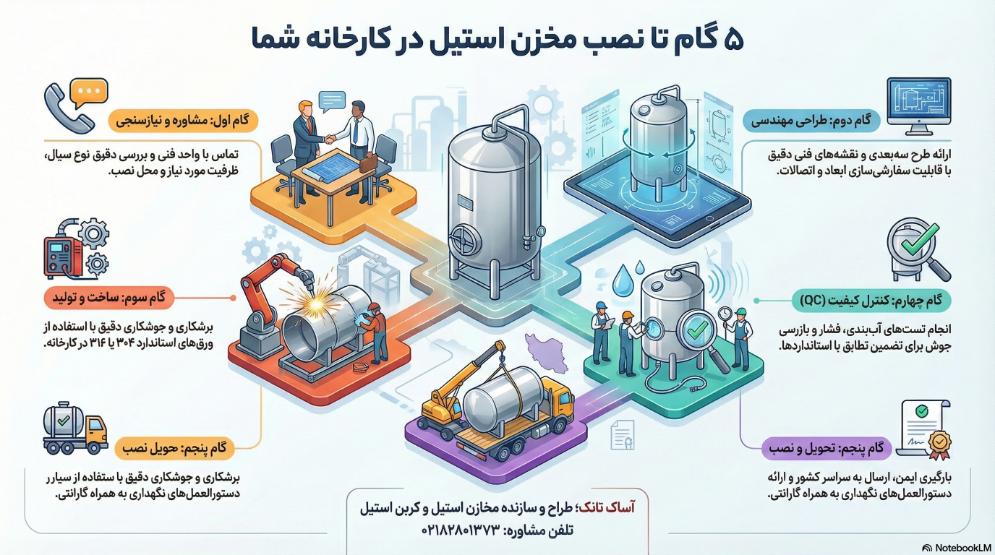

در آساک تانک، مشخصات هر پروژه میتواند بر اساس نیاز خط تولید بررسی شود تا مخزن از نظر ابعاد، متریال و تجهیزات با کاربرد موردنظر هماهنگ باشد.
در مرحله اول اطلاعات اصلی پروژه شامل نوع سیال، ظرفیت کاری، دما، فشار، محل نصب، نوع فرآیند و تجهیزات موردنیاز مشخص میشوند.
هرچه اطلاعات اولیه دقیقتر باشد، امکان تعیین مشخصات فنی مناسبتر خواهد بود.
پس از مشخص شدن شرایط کاری، گرید مناسب استنلس استیل بررسی میشود.
استیل ۳۰۴ و ۳۱۶ از گریدهای متداول هستند، اما انتخاب نهایی باید بر اساس سازگاری متریال با سیال و شرایط فرآیند انجام شود.
در این مرحله ظرفیت، قطر، ارتفاع، هندسه، ضخامت ورق، نوع کف و عدسی، محل نازلها، ساپورتها و سایر اجزای موردنیاز تعیین میشوند.
در مخازن فرآیندی، نیاز به همزن، ژاکت، عایق و ابزار دقیق نیز باید در طراحی لحاظ شود.

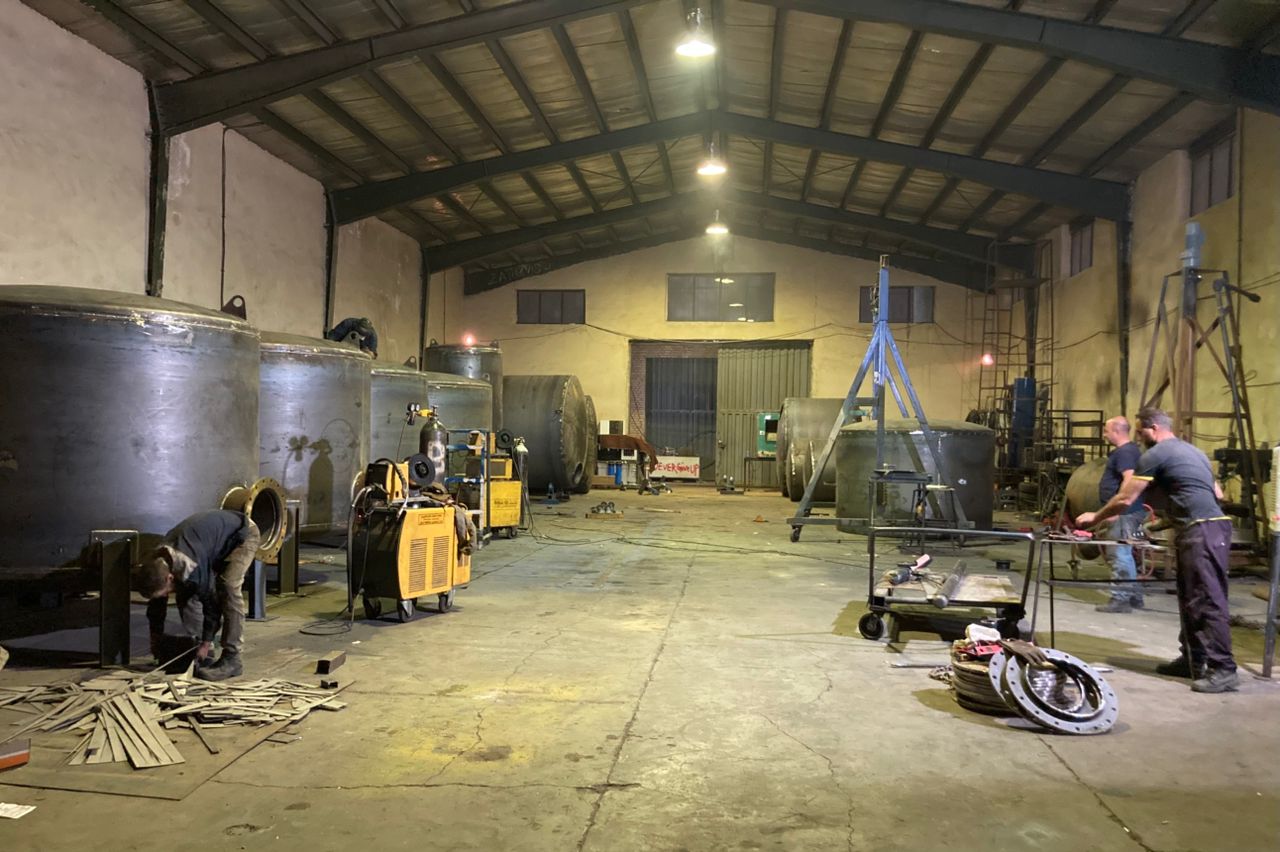

پس از نهایی شدن مشخصات، ورقهای استنلس استیل مطابق ابعاد موردنیاز آماده و برای ساخت بدنه و سایر قسمتها شکلدهی میشوند.
دقت در این مرحله روی کیفیت مونتاژ و ابعاد نهایی تجهیز تأثیر دارد.

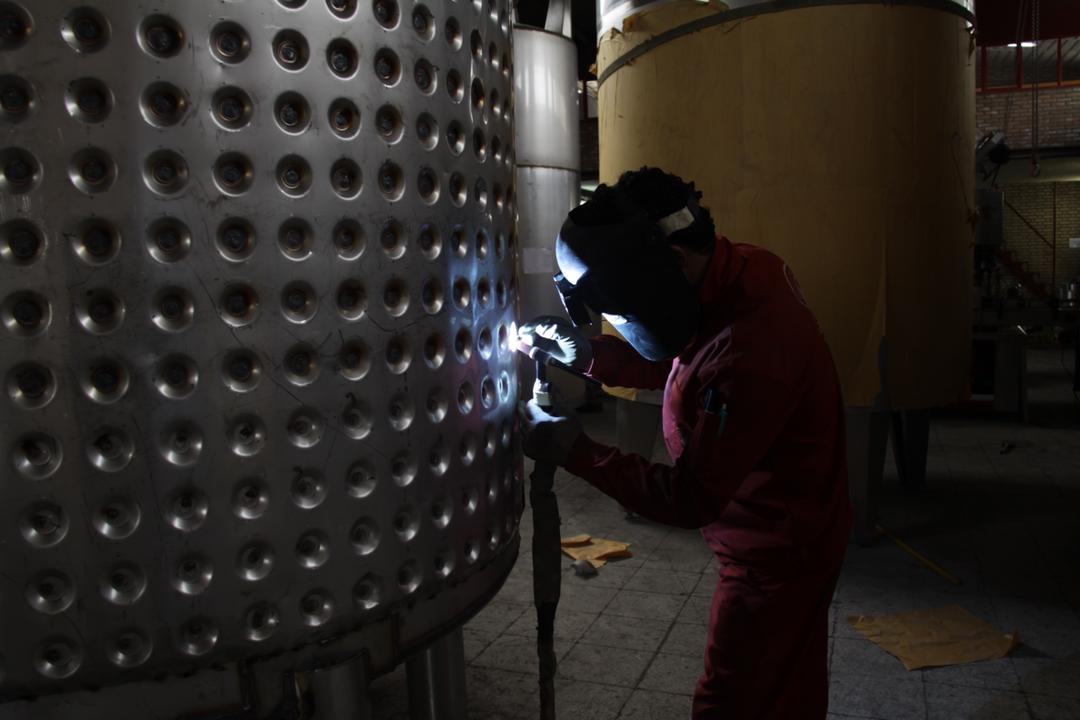

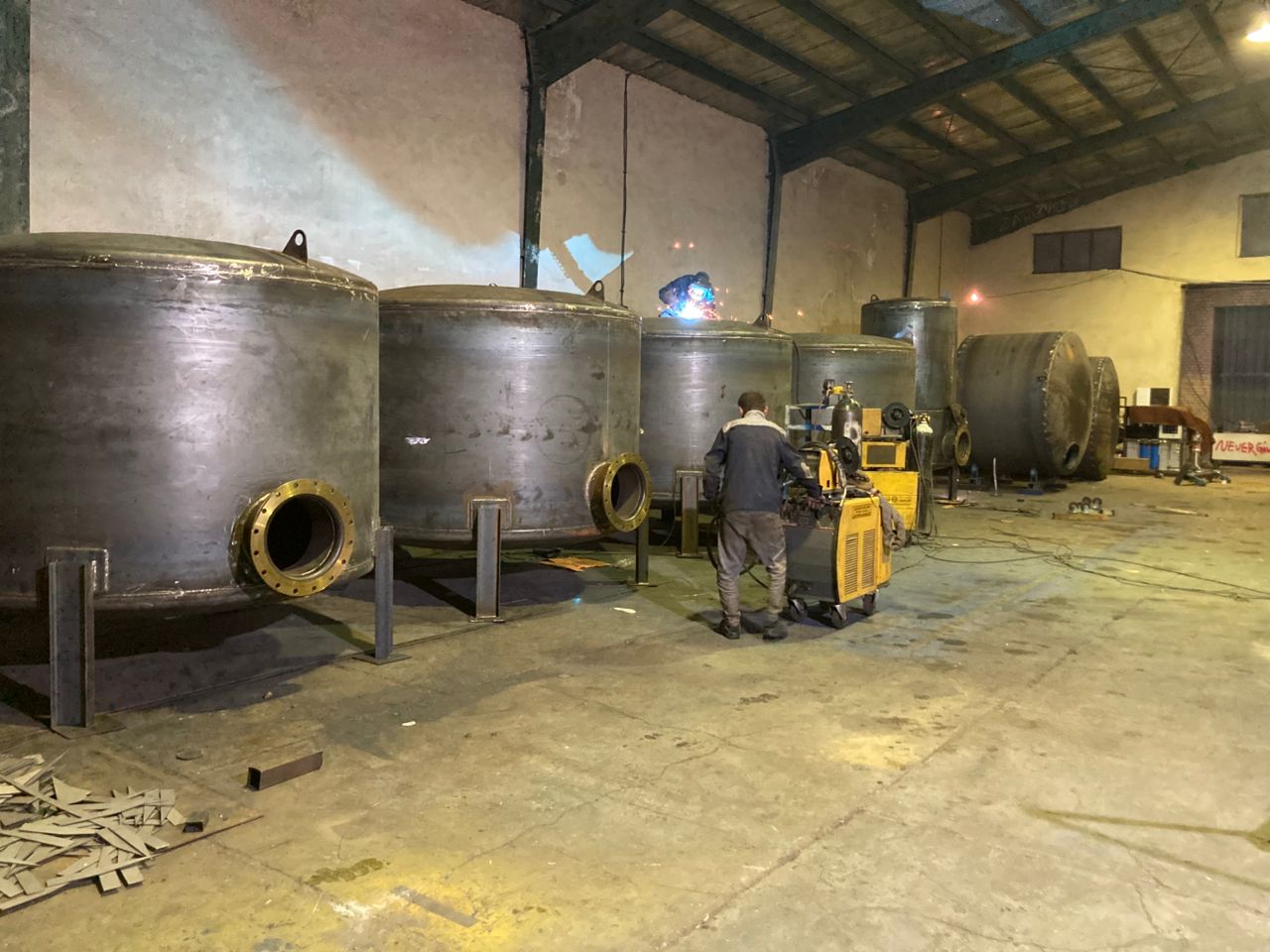

اجزای مخزن مونتاژ شده و عملیات جوشکاری متناسب با طراحی و متریال انجام میشود.
کیفیت اجرای اتصالات اهمیت زیادی دارد؛ بهخصوص در تجهیزاتی که قابلیت شستوشو، آببندی یا شرایط فرآیندی خاص برای آنها مطرح است.
سطوح داخلی و خارجی مخزن بر اساس کاربرد تجهیز آماده میشوند.
کیفیت سطح موردنیاز باید متناسب با نوع محصول، الزامات شستوشو و شرایط پروژه تعیین شود.
در این مرحله تجهیزات تعیینشده در طراحی مانند همزن، ژاکت، نازلها، شیرآلات، سنسورها و ابزار دقیق نصب میشوند.
قبل از تحویل، ابعاد، اتصالات، خطوط جوش، نازلها و تجهیزات بررسی میشوند و تستهای موردنیاز بر اساس مشخصات پروژه انجام میگیرند.
نوع آزمون باید متناسب با طراحی مخزن و الزامات پروژه انتخاب شود.
در پروژههای صنعتی معمولاً یک مشخصات ثابت برای همه خطوط تولید مناسب نیست. به همین دلیل ساخت مخزن استیل سفارشی امکان انتخاب ظرفیت، گرید، ابعاد، تعداد جدارهها، نوع همزن، سیستم کنترل دما، نازلها و سایر تجهیزات را بر اساس نیاز پروژه فراهم میکند.
برای دریافت پیشنهاد فنی بهتر است هنگام استعلام، حداقل نوع سیال + ظرفیت + دما + فشار + وظیفه مخزن + شرایط نصب + تجهیزات موردنیاز مشخص شوند.
طراحی و ساخت مخزن استیل صنعتی باید بر اساس نوع کاربرد، فشار و دما، جنس متریال، شرایط سرویس و الزامات پروژه انجام شود. یک استاندارد واحد برای تمام مخازن وجود ندارد و انتخاب کد یا روش کنترل باید متناسب با نوع تجهیز باشد.
در پروژههای مختلف ممکن است از استانداردها و کدهای متفاوتی استفاده شود.
ASME Section VIII برای محدوده مشخصی از تجهیزات تحت فشار کاربرد دارد و نباید به تمام مخازن استیل تعمیم داده شود.
API 650 نیز برای محدوده مشخصی از مخازن ذخیره جوشی روی زمین استفاده میشود و کاربرد آن به شرایط طراحی پروژه وابسته است.
استانداردهای متریال، جوشکاری، بازرسی و سیستم مدیریت کیفیت نیز هرکدام نقش جداگانهای دارند؛ بنابراین عبارتهایی مانند «ساخت طبق استاندارد جهانی» بهتنهایی مشخصات فنی کافی برای سفارش مخزن ارائه نمیکنند.
گرید و مشخصات ورقهای مصرفی باید با نیاز پروژه هماهنگ باشند. در پروژههای حساستر ممکن است مدارک متریال و سایر مستندات فنی نیز بخشی از الزامات سفارش باشند.
در این مرحله مواردی مانند:
بررسی میشوند.

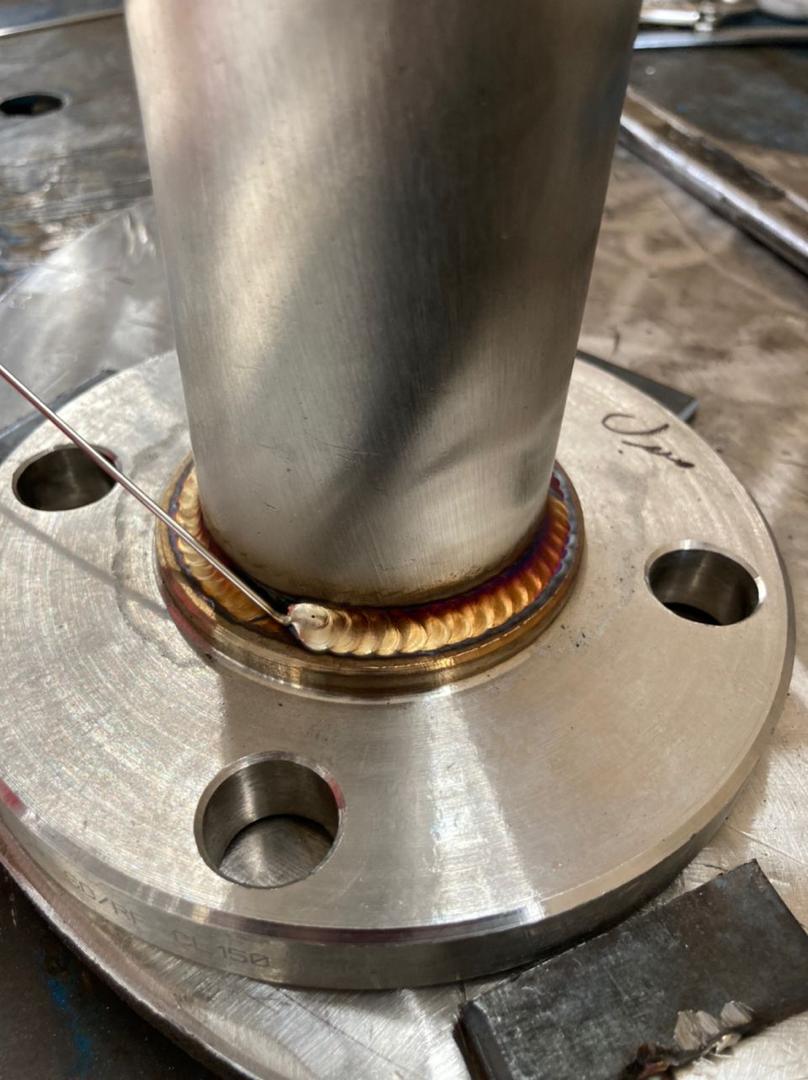

کیفیت یک اتصال صرفاً با استفاده از عبارت «جوش آرگون» مشخص نمیشود. طراحی اتصال، فرآیند جوشکاری، متریال مصرفی، نحوه اجرا و بازرسی همگی بر کیفیت نهایی اثر دارند.
در پروژههایی که نیاز باشد، روشهای NDT متناسب با نوع اتصال، متریال، ضخامت و الزامات پروژه انتخاب میشوند.
برای آشنایی بیشتر با روشهای بازرسی، آزمون نشتی و کنترل کیفیت، میتوانید راهنمای تست مخزن استیل را مطالعه کنید.
در بعضی مخازن و بر اساس طراحی یا الزامات پروژه، تست هیدرواستاتیک میتواند برای بررسی عملکرد تجهیز مورد استفاده قرار گیرد.
فشار و مدت آزمون باید بر اساس مشخصات فنی همان پروژه تعیین شوند و یک عدد ثابت برای تمام مخازن وجود ندارد.
نازلها، اتصالات و بخشهای مرتبط میتوانند بسته به طراحی از نظر آببندی و نشتی بررسی شوند.
آزمون با گاز فشرده به دلیل انرژی ذخیرهشده بالاتر، نیازمند ملاحظات ایمنی ویژه است و فقط باید در شرایط فنی و کنترلشده مناسب انجام شود.
بسته به سطح پروژه، ممکن است مدارکی مانند گزارش بازرسی، نتایج تستها، اطلاعات متریال و سایر مستندات فنی درخواست شوند.
کیفیت ساخت تنها عامل تعیینکننده عملکرد و عمر مخزن استیل نیست. حمل صحیح، نصب اصولی، انتخاب روش شستوشوی مناسب، کنترل خوردگی و بازرسی دورهای نیز در عملکرد بلندمدت تجهیز اهمیت دارند.
پیش از نصب باید محل استقرار مخزن از نظر ابعاد، دسترسی، فونداسیون و مسیرهای لولهکشی بررسی شود. فونداسیون باید متناسب با وزن مخزن و محتویات آن باشد و فضای کافی برای دسترسی به منهول، شیرآلات، همزن، ابزار دقیق و تجهیزات جانبی در نظر گرفته شود.

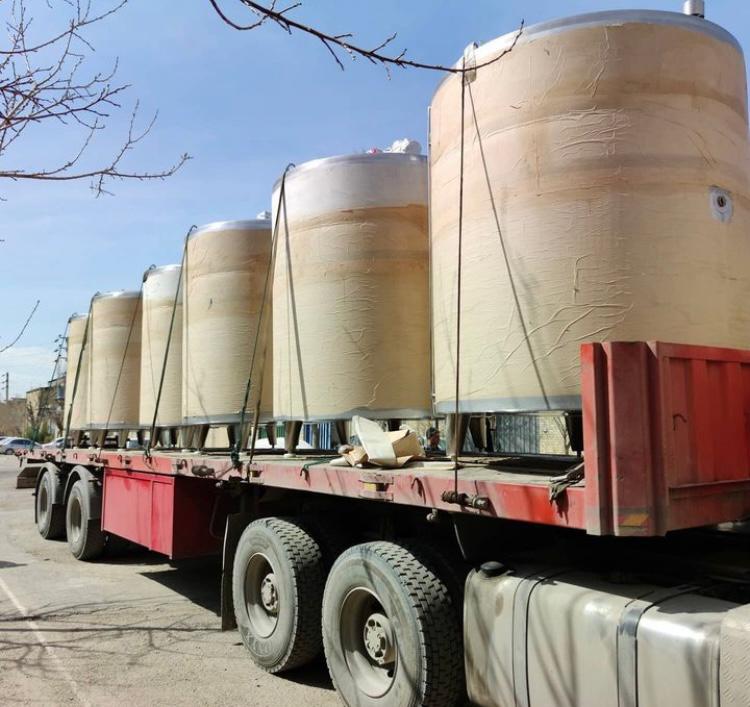

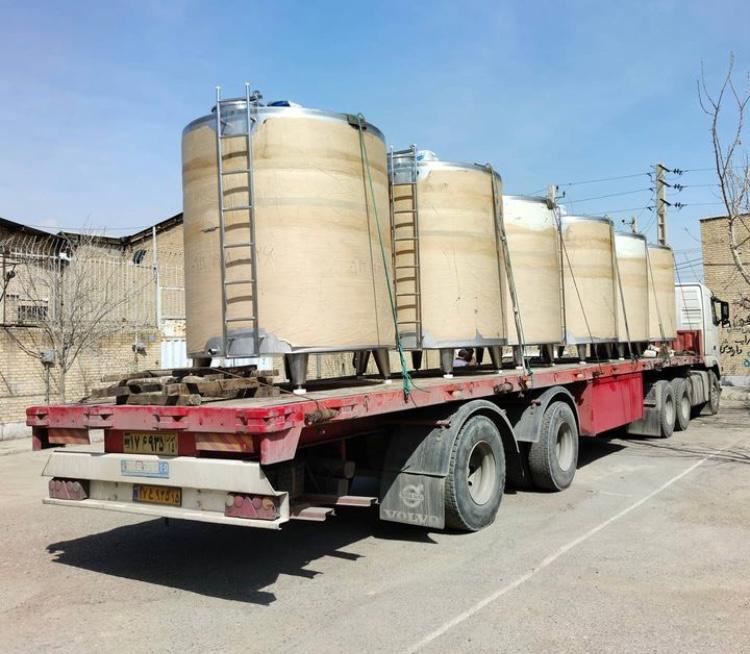

در زمان حمل و استقرار نیز باید از وارد شدن بار نامناسب به بدنه و نازلها جلوگیری شود. پس از قرارگیری مخزن، تراز بودن تجهیز و وضعیت اتصالات بررسی میشود.
لولهکشی متصل به مخزن نیز نباید وزن یا تنش نامناسبی به نازلها منتقل کند.
استنلس استیل مقاومت مناسبی در برابر خوردگی دارد، اما ضدخوردگی مطلق نیست. نوع سیال، گرید استیل، کلرید، دما، شرایط شستوشو، کیفیت ساخت و وضعیت سطح میتوانند روی احتمال خوردگی اثر بگذارند.
مهمترین اقدامات پیشگیرانه عبارتاند از:
روش شستوشو باید بر اساس نوع محصول، میزان آلودگی، طراحی مخزن و گرید استیل تعیین شود. نوع ماده شوینده، غلظت، دما و مدت تماس نباید بدون توجه به شرایط تجهیز انتخاب شوند.
در بعضی مخازن امکان شستوشوی دستی وجود دارد و در خطوطی که به شستوشوی کنترلشده و تکرارپذیر نیاز دارند، مخزن میتواند برای اتصال به سیستم شستوشوی CIP طراحی شود.
در برنامه نگهداری بهتر است مواردی مانند سطح داخلی و خارجی، خطوط جوش، نازلها، شیرآلات، آببندیها، پایهها و تجهیزات جانبی بهصورت دورهای بررسی شوند.
نگهداری پیشگیرانه میتواند مشکلات را قبل از تبدیل شدن به خرابی جدیتر مشخص کند.
نشتی، خوردگی موضعی، آسیب جوش، تغییر شکل یا خرابی تجهیزات جانبی از مواردی هستند که نیاز به بررسی فنی دارند.
قبل از تعمیر باید علت اصلی خرابی مشخص شود. هزینه تعمیر نیز به نوع و وسعت آسیب، گرید استیل، ضخامت، محل خرابی و تجهیزات موردنیاز بستگی دارد.
در مواردی که آسیب گسترده است، بهتر است هزینه و امکان تعمیر یا تعویض مخزن از نظر فنی و اقتصادی مقایسه شود.
برای تمام مخازن نمیتوان عدد ثابتی مانند ۲۰ یا ۳۰ سال اعلام کرد. عمر واقعی تجهیز به عواملی مانند متریال، طراحی، کیفیت ساخت، شرایط سرویس، نوع سیال، شستوشو، خوردگی و برنامه نگهداری وابسته است.
انتخاب صحیح گرید، استفاده از مخزن در محدوده طراحی و نگهداری منظم میتواند به افزایش عمر مفید تجهیز کمک کند.
انتخاب بین مخزن استیل و مخزن پلیاتیلن به نوع سیال، کاربرد، شرایط کاری، تجهیزات موردنیاز و بودجه پروژه بستگی دارد.
مخازن پلیاتیلن برای برخی کاربردهای ساده ذخیرهسازی میتوانند گزینه اقتصادی و سبکتری باشند. در مقابل، مخازن استیل قابلیت بیشتری برای ساخت سفارشی، نصب تجهیزات فرآیندی، طراحی چندجداره، استفاده از همزن و ایجاد سیستمهای گرمایش یا سرمایش دارند.
| معیار | مخزن استیل | مخزن پلیاتیلن |
|---|---|---|
| ساخت سفارشی | بالا | محدودتر |
| وزن | بیشتر | کمتر |
| تجهیزات فرآیندی | قابلیت گسترده | محدودتر |
| همزن و اختلاط | قابل طراحی | وابسته به کاربرد |
| کنترل دما | قابل طراحی | محدودتر |
| هزینه اولیه | معمولاً بیشتر | معمولاً کمتر |
| کاربرد صنعتی پیچیده | مناسبتر | وابسته به شرایط |
بنابراین نمیتوان یکی را برای تمام کاربردها بهتر دانست. انتخاب نهایی باید بر اساس نوع ماده، دما، شرایط فرآیند، الزامات بهداشتی و تجهیزات موردنیاز انجام شود.
استنلس استیل و کربن استیل هر دو در ساخت تجهیزات صنعتی استفاده میشوند، اما ویژگیها و کاربرد یکسانی ندارند.
استنلس استیل معمولاً مقاومت عمومی بیشتری در برابر خوردگی دارد و در بسیاری از کاربردهای غذایی، دارویی و بهداشتی مورد استفاده قرار میگیرد. کربن استیل نیز در برخی پروژههای صنعتی و با توجه به نوع سیال، طراحی و سیستم حفاظت خوردگی میتواند گزینه قابل بررسی باشد.
| معیار | استنلس استیل | کربن استیل |
|---|---|---|
| مقاومت عمومی در برابر خوردگی | معمولاً بالاتر | وابسته به محیط و حفاظت |
| کاربردهای بهداشتی | بسیار متداول | وابسته به پروژه |
| هزینه اولیه | معمولاً بیشتر | معمولاً کمتر |
| نیاز به حفاظت خوردگی | وابسته به شرایط | در برخی محیطها بیشتر |
| امکان طراحی صنعتی | بالا | بالا |
| مخزن تحت فشار | قابل طراحی | قابل طراحی |
نکته مهم این است که تحمل فشار مخزن صرفاً با جنس آن تعیین نمیشود. ضخامت، هندسه، خواص متریال، دما، اتصالات و کد طراحی نیز باید بررسی شوند.
خرید مخزن استیل دست دوم میتواند در برخی پروژهها هزینه اولیه را کاهش دهد، اما قیمت پایینتر نباید تنها معیار تصمیمگیری باشد.
مخزن دست دوم قبلاً در شرایط دیگری کار کرده و ممکن است نوع سیال قبلی، خوردگی، کاهش ضخامت، وضعیت جوشها یا تغییرات انجامشده روی آن با پروژه جدید سازگار نباشد. در مقابل، مخزن نو از ابتدا بر اساس ظرفیت، نوع سیال، گرید، دما، فشار و تجهیزات موردنیاز پروژه طراحی میشود.
حداقل این موارد باید بررسی شوند:
قیمت مخزن استیل دست دوم فقط به ظرفیت آن وابسته نیست. گرید استیل، وزن و ضخامت، سن تجهیز، وضعیت بدنه و جوشها، تجهیزات نصبشده، سابقه کارکرد و میزان تعمیرات موردنیاز میتوانند روی ارزش واقعی مخزن تأثیر بگذارند.
بنابراین دو مخزن دست دوم با ظرفیت یکسان الزاماً ارزش خرید یا قیمت مشابهی ندارند.
در سفارش مخزن نو، مشخصات تجهیز از ابتدا بر اساس پروژه تعیین میشوند؛ از جمله:
ظرفیت + گرید + ضخامت + ابعاد + تعداد جدارهها + نازلها + همزن + ژاکت + ابزار دقیق + شرایط نصب
این موضوع بهخصوص برای خطوطی که شرایط فرآیندی یا بهداشتی مشخصی دارند اهمیت بیشتری پیدا میکند.
اگر یک مخزن دست دوم از نظر متریال، سلامت فنی، ابعاد و شرایط طراحی با پروژه جدید سازگار باشد، میتواند قابل بررسی باشد. اما اگر نیاز به تغییرات گسترده، تعمیرات سنگین یا اضافه کردن تجهیزات متعدد داشته باشد، مقایسه آن با هزینه ساخت مخزن نو ضروری است.
برای خرید مخزن استیل نباید فقط ظرفیت یا قیمت را ملاک قرار داد. مخزنی که برای ذخیره یک ماده غذایی مناسب است، الزاماً برای یک فرآیند شیمیایی، اختلاط محصول یا کار در دمای بالا انتخاب مناسبی نیست.
قبل از سفارش، شرایط واقعی فرآیند باید مشخص شوند تا نوع مخزن، گرید استیل، ظرفیت، تجهیزات جانبی و طراحی نهایی بهدرستی انتخاب شوند.
برای خرید مخزن استیل ابتدا باید کاربرد، ظرفیت موردنیاز، نوع سیال و شرایط فرآیند مشخص شود. انتخاب بین استیل ۳۰۴ و ۳۱۶، مخزن تکجداره یا چندجداره و تجهیزات جانبی باید بر اساس نیاز واقعی خط تولید انجام شود؛ زیرا انتخاب صرفاً بر اساس قیمت میتواند باعث افزایش هزینههای نگهداری، کاهش عمر مخزن یا نامناسب بودن تجهیز برای فرآیند شود.
اول مشخص کنید مخزن قرار است چه کاری انجام دهد:
اگر هدف فقط ذخیره باشد، مخزن ذخیره استیل مناسبتر است. برای عملیات فرآیندی، مخزن پروسس استیل و برای واکنشهای کنترلشده راکتور استیل باید بررسی شوند.
نوع ماده داخل مخزن یکی از مهمترین عوامل طراحی است.
مواردی مانند:
میتوانند روی انتخاب متریال و ساختار مخزن اثر بگذارند.
ظرفیت اسمی بهتنهایی کافی نیست. باید مشخص شود در هر بچ چه مقدار محصول داخل مخزن قرار میگیرد و چه مقدار فضای آزاد برای فرآیند موردنیاز است.
همچنین قطر و ارتفاع مخزن باید با فضای واقعی کارخانه هماهنگ باشند.
انتخاب بین استیل ۳۰۴ و ۳۱۶ باید بر اساس نوع سیال و شرایط سرویس انجام شود.
۳۰۴ معمولاً هزینه پایینتری دارد، اما اگر شرایط پروژه به مقاومت خوردگی بیشتری نیاز داشته باشد، استفاده از ۳۱۶ یا گرید مناسب دیگر باید بررسی شود.
دمای محصول، گرمایش، سرمایش، فشار داخلی یا خلأ میتوانند روی ضخامت، هندسه و تجهیزات مخزن اثر بگذارند.
این اطلاعات باید قبل از شروع طراحی در اختیار سازنده قرار گیرند.
اگر مخزن به همزن نیاز دارد، صرفاً اعلام ظرفیت کافی نیست.
نوع محصول، ویسکوزیته، هدف اختلاط، سرعت موردنیاز و حجم بچ باید مشخص شوند.
برای فرآیندهای اختلاط تخصصی میتوانید میکسر استیل را نیز بررسی کنید.
بهتر است نیاز به موارد زیر پیش از نهایی شدن طراحی مشخص شود:
پیش از سفارش، این موارد را اندازهگیری کنید:
ساخت مخزنی که از مسیر ورود کارخانه عبور نکند یکی از پرهزینهترین اشتباهات قابل پیشگیری است.
برای اینکه پیشنهاد فنی و قیمت دقیقتری دریافت کنید، این اطلاعات را آماده کنید:
نوع سیال + ظرفیت کاری + دما + فشار + نوع فرآیند + گرید موردنظر + نیاز به همزن + گرمایش یا سرمایش + شرایط نصب + تجهیزات جانبی
هرچه اطلاعات اولیه کاملتر باشند، مقایسه پیشنهادهای مختلف نیز دقیقتر خواهد بود.
دو مخزن با ظرفیت یکسان ممکن است از نظر گرید، ضخامت، وزن متریال، تجهیزات و کیفیت ساخت تفاوت زیادی داشته باشند.
قیمت را فقط همراه با مشخصات فنی مقایسه کنید.
استفاده از ۳۰۴ در محیط نامناسب میتواند هزینه تعمیرات آینده را افزایش دهد.
از طرف دیگر، استفاده از ۳۱۶ در پروژهای که ۳۰۴ پاسخگو است ممکن است هزینه غیرضروری ایجاد کند.
ضخامت ورق باید بر اساس ابعاد، ظرفیت، فشار، دما، هندسه و شرایط کاری تعیین شود.
اطلاعات ناقص درباره سیال، دما، فشار یا نوع فرآیند میتواند باعث طراحی نامتناسب مخزن شود.
نوع ماده و ویسکوزیته به اندازه حجم مخزن اهمیت دارند.
نوع خروجی، نقاط تجمع، کیفیت سطح و نحوه دسترسی به داخل مخزن باید با روش شستوشوی موردنیاز هماهنگ باشند.
افزودن ژاکت، نازل، همزن یا تجهیزات کنترلی پس از تکمیل مخزن میتواند هزینه و پیچیدگی پروژه را افزایش دهد.
در مقایسه سازندگان فقط ظرفیت و نوع ورق را بررسی نکنید؛ کیفیت جوشکاری، کنترل ابعادی، تستها و مستندات نیز مهم هستند.
در خرید مخزن استیل صنعتی فقط ظرفیت و قیمت اهمیت ندارند. مخزن باید از نظر متریال، ابعاد، تجهیزات و شرایط طراحی با فرآیند واقعی خط تولید هماهنگ باشد.
آساک تانک در زمینه طراحی و ساخت مخازن و تجهیزات استیل فعالیت میکند و مشخصات هر تجهیز میتواند بر اساس نیاز پروژه بررسی و تعیین شود.
خدمات ساخت و فروش مخزن استیل در آساک تانک بهصورت سفارشی و بر اساس ظرفیت، نوع سیال، گرید استیل و شرایط واقعی فرآیند پروژه ارائه میشود.
نوع سیال، ظرفیت، دما، فشار، شرایط نصب و وظیفه مخزن ابتدا بررسی میشوند تا مشخصات موردنیاز تجهیز تعیین شود.
این موضوع کمک میکند انتخاب گرید، ابعاد، تعداد جدارهها و تجهیزات صرفاً بر اساس یک مدل ثابت انجام نشود.
ساخت مخزن استیل با انتخاب گرید مناسب ورق، تعیین ضخامت، طراحی ابعاد و تعداد جدارهها آغاز میشود و سپس مراحل برش، فرمدهی، جوشکاری، نصب اتصالات، پرداخت سطح و کنترل کیفیت انجام میشود. روش ساخت باید متناسب با نوع سیال، ظرفیت مخزن، فشار کاری و شرایط بهرهبرداری تعیین شود.
بسته به شرایط پروژه امکان بررسی استفاده از استیل ۳۰۴، ۳۱۶ و گریدهای متناسب با کاربرد وجود دارد.
انتخاب متریال باید با توجه به سیال، شرایط خوردگی، دما، روش شستوشو و الزامات فرآیند انجام شود.
ظرفیت و ابعاد مخزن میتوانند بر اساس نیاز خط تولید و محدودیتهای محل نصب تعیین شوند.
در زمان طراحی، علاوه بر حجم موردنیاز، قطر، ارتفاع، مسیر ورود تجهیز به کارخانه و فضای سرویس نیز باید بررسی شوند.
بسته به نیاز پروژه، مخزن میتواند با تجهیزاتی مانند:
طراحی شود.
علاوه بر مخازن ذخیره و پروسس، برای پروژههای مختلف امکان بررسی تجهیزات مرتبط مانند میکسر استیل، راکتور استیل و سیستم CIP نیز وجود دارد.
برای ارائه قیمت مخزن استیل، بهتر است ابتدا مشخصات اصلی پروژه تعیین شوند. اعلام قیمت فقط بر اساس عبارتهایی مانند «مخزن ۱۰۰۰ لیتری» یا «مخزن ۵۰۰۰ لیتری» نمیتواند مشخصات واقعی تجهیز را نشان دهد.
گرید، ضخامت، تعداد جدارهها، همزن، ژاکت، تجهیزات جانبی و سطح کنترل کیفیت همگی میتوانند قیمت نهایی را تغییر دهند.
اگر برای پروژه خود قصد خرید مخزن استیل دارید، برای بررسی اولیه این اطلاعات را ارسال کنید:
نوع سیال + ظرفیت + دمای کاری + فشار کاری + نوع فرآیند + نیاز به همزن + گرمایش یا سرمایش + شرایط نصب + تجهیزات جانبی
بر اساس این اطلاعات میتوان مشخصات فنی موردنیاز پروژه را دقیقتر بررسی کرد و سپس قیمت ساخت مخزن استیل را بر اساس طراحی موردنیاز تعیین کرد.
تلفن تماس: ۰۲۱۸۲۸۰۱۳۷۳
با تشکر از انتخاب شما برای مشاوره با ما. لطفاً اطلاعات خود را در فرم زیر وارد کرده و ما با شما تماس خواهیم گرفت تا بهترین مشاوره را برای شما فراهم کنیم.
تماس بگیرید: ۰۲۱۸۲۸۰۱۳۷۳
