در بسیاری از خطوط تولید، فقط نگهداری سیال کافی نیست و لازم است میزان تبادل حرارت محصول با محیط نیز کنترل شود. تغییر سریع دمای مواد میتواند بر کیفیت نگهداری، ویسکوزیته، شرایط فرآیندی یا مصرف انرژی مجموعه تأثیر بگذارد. در چنین شرایطی استفاده از مخزن ایزوله استیل میتواند راهکاری مناسب برای کاهش انتقال حرارت بین محتویات مخزن و محیط اطراف باشد.
مخزن ایزوله استیل که در برخی پروژهها با عنوان مخزن استیل عایقدار یا بهصورت عمومیتر مخزن استیل دوجداره شناخته میشود، معمولاً از یک جداره داخلی برای نگهداری سیال، یک لایه عایق و یک پوشش یا پوسته بیرونی تشکیل میشود. نوع عایق، گرید استیل، ضخامت جدارهها، ظرفیت و تجهیزات جانبی با توجه به نیاز هر پروژه تعیین میشوند.
نکته مهم این است که مخزن ایزوله را نباید با مخزن دارای ژاکت گرمایش یا سرمایش یکسان دانست. عایق حرارتی وظیفه کاهش سرعت تبادل حرارت با محیط را دارد؛ اما اگر لازم باشد دمای محصول بهصورت فعال افزایش یا کاهش پیدا کند، طراحی ژاکت یا سیستم انتقال حرارت موردنیاز خواهد بود. در چنین پروژههایی بررسی مخزن پروسس استیل نیز اهمیت دارد.
اگر هدف شما صرفاً نگهداری مواد در شرایط معمول و بدون نیاز به کاهش محسوس تبادل حرارتی باشد، ممکن است مخزن ذخیره استیل یا مخزن تکجداره استیل انتخاب سادهتر و اقتصادیتری باشد.
در ادامه، ساختار مخزن ایزوله استیل، انواع عایق، تفاوت آن با مخازن تکجداره و ژاکتدار، کاربردها، مراحل ساخت، نکات نصب، عوامل مؤثر بر قیمت، راهنمای انتخاب و اشتباهات رایج هنگام خرید را بررسی میکنیم.

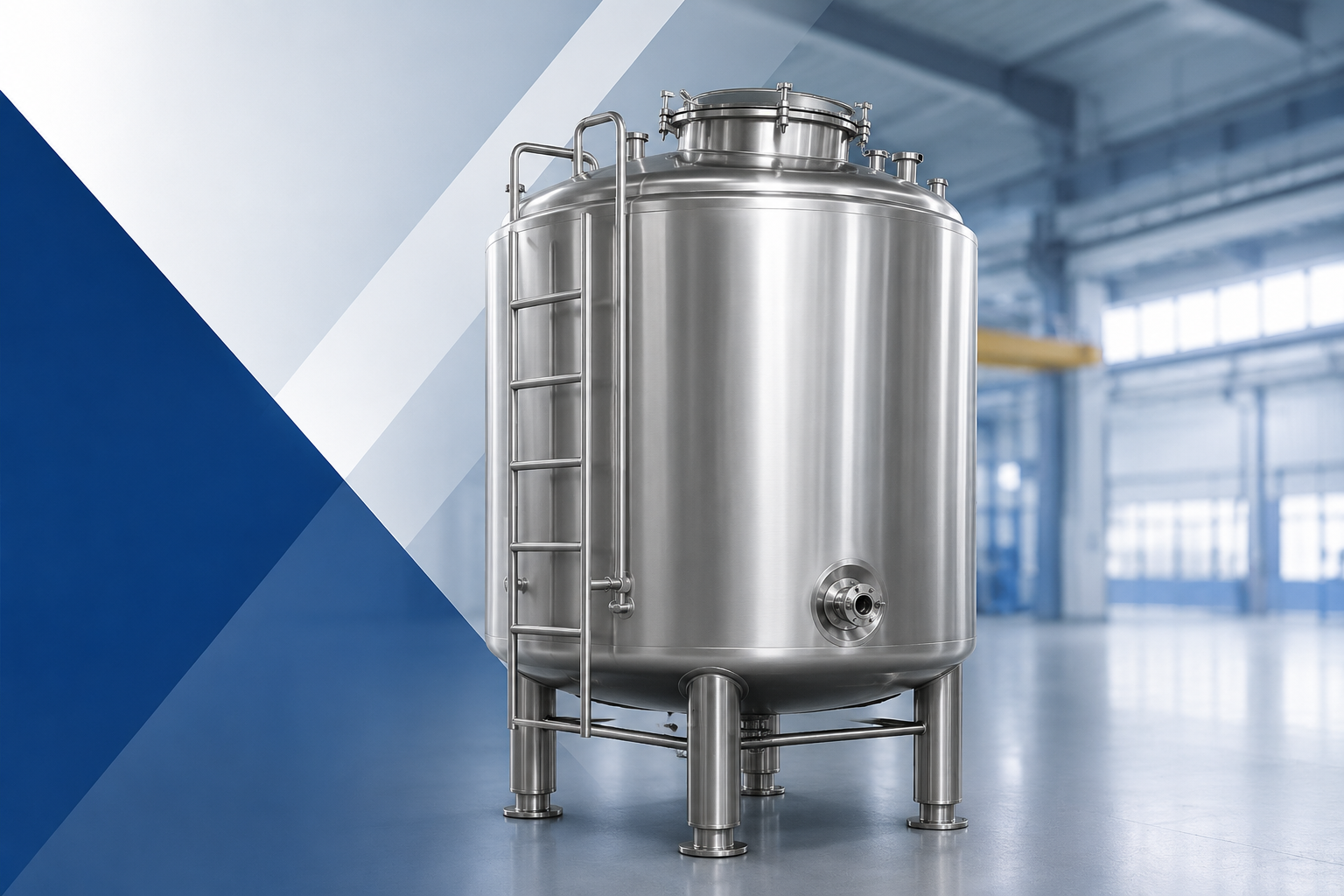

مخزن ایزوله استیل مخزنی است که با اضافه شدن یک لایه عایق و پوشش خارجی، انتقال حرارت میان سیال داخل مخزن و محیط اطراف را کاهش میدهد. این ساختار میتواند در نگهداری موادی که نسبت به تغییرات دمای محیط حساس هستند، مفید باشد.
جداره داخلی مخزن مستقیماً با محصول در تماس است و باید گرید و کیفیت سطح آن متناسب با سیال انتخاب شود. اطراف این جداره، عایق حرارتی قرار میگیرد و سپس پوسته خارجی از عایق محافظت میکند.
برخلاف تصور رایج، وجود عایق به این معنا نیست که دمای محصول برای مدت نامحدود «ثابت» باقی میماند. عایق تنها سرعت تبادل حرارت را کاهش میدهد. میزان عملکرد حرارتی به عواملی مانند نوع و ضخامت عایق، اختلاف دمای داخل و محیط، مدت نگهداری، ابعاد مخزن و شرایط محل نصب وابسته است.
در پروژههایی که باید دما بهطور مداوم کنترل شود، ممکن است علاوه بر عایق به ژاکت، کویل یا سیستم دیگری برای انتقال حرارت نیاز باشد.
این سه اصطلاح در بازار گاهی بهجای یکدیگر استفاده میشوند، اما از نظر عملکرد بهتر است میان آنها تفاوت قائل شویم.
هدف اصلی آن کاهش تبادل حرارت با محیط است. میان جداره داخلی و پوشش خارجی معمولاً ماده عایق قرار میگیرد.
«دوجداره» بیشتر توصیف ساختار فیزیکی مخزن است. فضای میان دو پوسته میتواند عایقکاری شود یا در طراحیهای دیگر کارکرد متفاوتی داشته باشد. بنابراین هر مخزن دوجداره الزاماً یک مخزن ایزوله استاندارد نیست.
در این مدل، بخشی از جداره بهعنوان مسیر عبور سیال گرم یا سرد طراحی میشود تا گرمایش یا سرمایش فعال انجام شود. ژاکت حرارتی خودِ عایق محسوب نمیشود.
اگر فرآیند شما شامل کنترل فعال دما، اختلاط یا فرآوری مواد است، بهتر است علاوه بر مخزن ایزوله، مشخصات مخزن پروسس استیل را نیز بررسی کنید.
استفاده از مخزن ایزوله در پروژه مناسب میتواند مزایای متعددی ایجاد کند.
وجود عایق باعث کاهش سرعت ورود یا خروج گرما از مخزن میشود و میتواند تغییرات دمای محصول را در طول زمان محدودتر کند.
در خطوطی که محصول پیش از ورود به مخزن به دمای مشخصی رسیده است، عایقکاری مناسب میتواند از اتلاف سریع انرژی جلوگیری کند و در برخی شرایط بار تجهیزات حرارتی یا برودتی را کاهش دهد.
برای برخی محصولات، کاهش نوسان دما میتواند به حفظ شرایط مناسبتر نگهداری کمک کند.
با انتخاب گرید مناسب استیل و اجرای صحیح پرداخت سطح، مخزن میتواند برای کاربردهایی که نظافت اهمیت بالایی دارد مناسب باشد.
ظرفیت، ابعاد، نوع عایق، گرید استیل، اتصالات، تجهیزات اندازهگیری و سایر مشخصات میتوانند بر اساس پروژه طراحی شوند.
در صورت انتخاب صحیح متریال، ساخت اصولی و نگهداری مناسب، این مخازن میتوانند برای مدت طولانی در خطوط صنعتی مورد استفاده قرار گیرند.

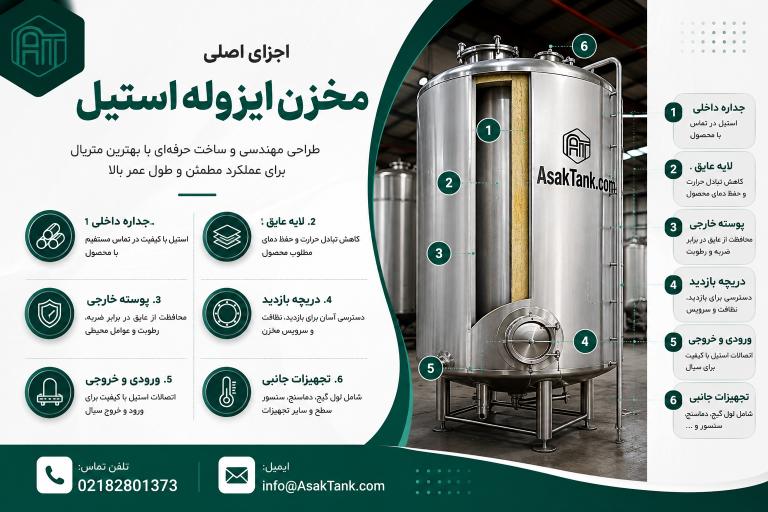

عملکرد مخزن ایزوله نتیجه هماهنگی چند بخش اصلی است.
این بخش با محصول تماس مستقیم دارد. انتخاب گرید استیل باید بر اساس نوع سیال، دما، ترکیب شیمیایی و شرایط شستوشو انجام شود.
لایه عایق میان مخزن داخلی و پوسته خارجی قرار میگیرد. نوع و ضخامت عایق با توجه به دمای کاری و میزان کاهش انتقال حرارت موردنیاز انتخاب میشود.
پوسته بیرونی وظیفه محافظت از عایق در برابر رطوبت، ضربه و عوامل محیطی را بر عهده دارد و ظاهر نهایی تجهیز را نیز تشکیل میدهد.
برای بازرسی، شستوشو و دسترسی به فضای داخلی مخزن استفاده میشود.
تعداد، قطر و موقعیت نازلها باید با توجه به دبی، نحوه اتصال به خط تولید و شرایط تخلیه تعیین شود.

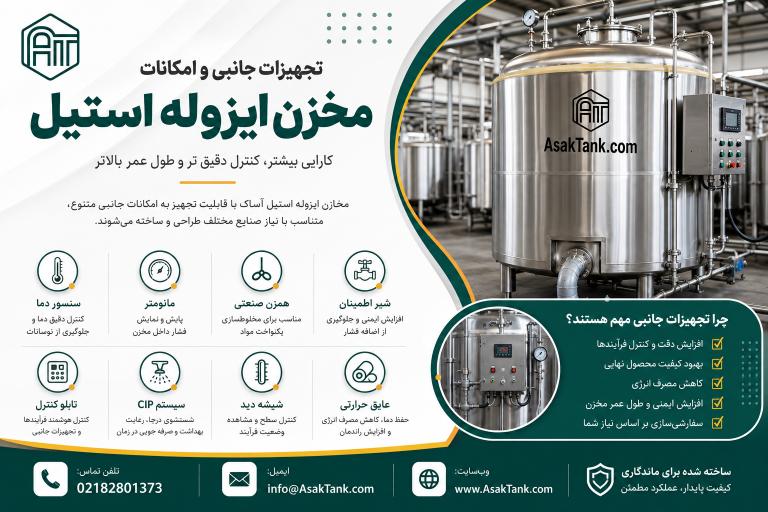

بسته به پروژه میتوان از تجهیزات مختلفی برای کنترل میزان ماده داخل مخزن استفاده کرد.
دماسنج یا سنسور دما میتواند برای پایش وضعیت سیال نصب شود. وجود سنسور دما به معنای کنترل فعال دما نیست و صرفاً اندازهگیری را انجام میدهد.
پایهها باید بر اساس وزن مخزن پر، ابعاد تجهیز و شرایط فونداسیون طراحی شوند.
در خطوطی که شستوشوی درجا موردنیاز است، میتوان طراحی مخزن را با سیستم CIP و تجهیزاتی مانند اسپریبال هماهنگ کرد.

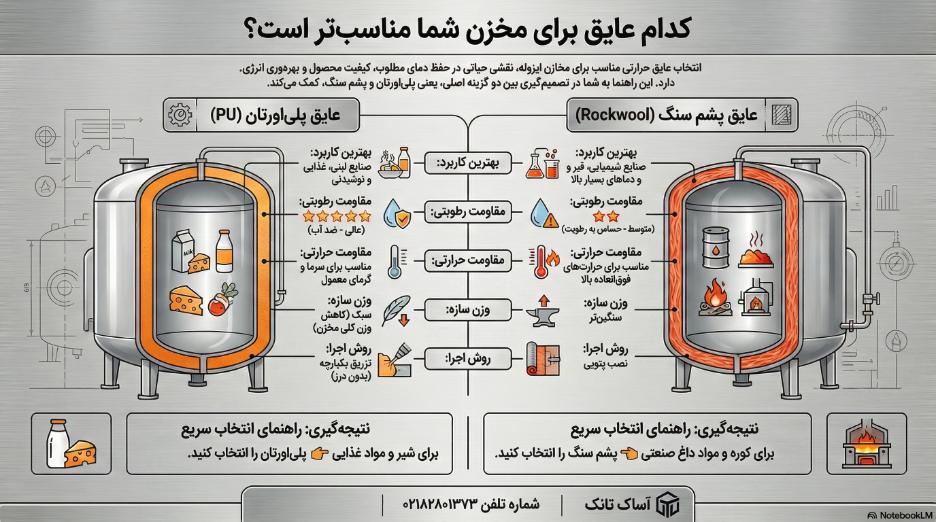

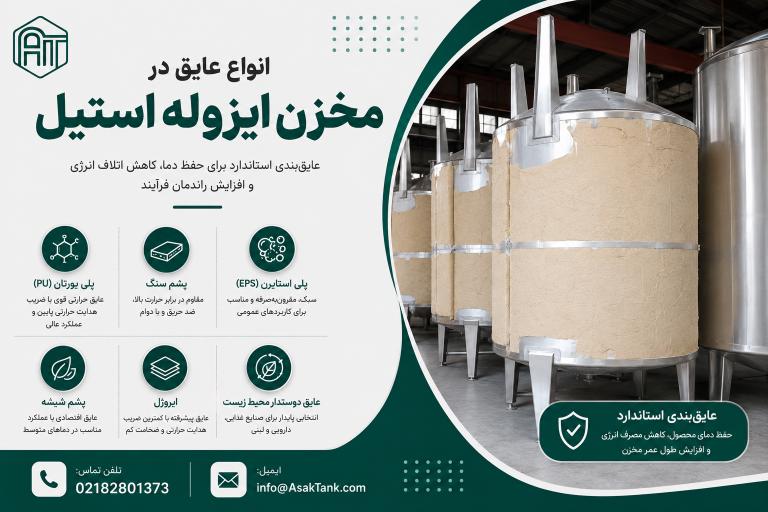

نوع عایق باید بر اساس شرایط واقعی پروژه انتخاب شود و یک گزینه ثابت برای تمام صنایع وجود ندارد.
فوم پلییورتان یکی از گزینههای رایج برای عایقکاری تجهیزات صنعتی است. امکان اجرای یکپارچه، وزن نسبتاً پایین و عملکرد حرارتی مناسب از دلایل استفاده از آن در بسیاری از پروژههاست.
کیفیت اجرا، ضخامت و شرایط محیطی بر عملکرد نهایی آن تأثیر دارند.
پشم سنگ در پروژههایی که شرایط دمایی یا الزامات خاص مقاومت در برابر حرارت مطرح است، میتواند مورد بررسی قرار گیرد.
برای جلوگیری از نفوذ رطوبت به این نوع عایق، اجرای صحیح پوشش خارجی اهمیت زیادی دارد.
در برخی پروژههای خاص ممکن است بر اساس الزامات طراحی از سیستمهای عایق متفاوتی استفاده شود. انتخاب نهایی باید پس از محاسبات حرارتی و بررسی شرایط بهرهبرداری انجام شود.
ژاکت بخار، آب گرم، آب سرد یا روغن حرارتی را نباید در فهرست «انواع عایق» قرار داد. ژاکت بخشی از سیستم انتقال حرارت فعال است و ممکن است در کنار عایق استفاده شود.
انتخاب گرید استیل یکی از مهمترین تصمیمهای پروژه است و نباید صرفاً با توجه به قیمت انجام شود.
استیل 304 در بسیاری از کاربردهای عمومی، غذایی و نوشیدنی مورد استفاده قرار میگیرد و از نظر قیمت معمولاً اقتصادیتر از 316 است.
وجود مولیبدن در ترکیب استیل 316 باعث میشود این گرید در بسیاری از محیطهای حاوی کلرید نسبت به 304 مقاومت بهتری در برابر برخی اشکال خوردگی داشته باشد.
با این حال، استیل 316 در برابر تمام اسیدها، حلالها یا مواد شیمیایی مقاوم نیست. نوع ماده، غلظت، دما و مدت تماس باید بررسی شوند.
| معیار | استیل 304 | استیل 316 |
|---|---|---|
| کاربردهای عمومی | بسیار رایج | قابل استفاده |
| صنایع غذایی | بسیار رایج | برای شرایط خاص نیز مناسب |
| مقاومت در بسیاری از محیطهای کلریدی | کمتر | بیشتر |
| هزینه نسبی | کمتر | بیشتر |
| انتخاب نهایی | بر اساس سیال | بر اساس سیال و شرایط خورندهتر |
در پروژههای حساس، انتخاب متریال باید پس از بررسی اطلاعات فنی سیال انجام شود.
مشخصات هر مخزن بر اساس پروژه تعیین میشود و اعداد ثابت برای تمام تجهیزات قابل تعمیم نیستند.
موارد قابل تعیین عبارتاند از:
بنابراین بهتر است مشخصات فنی مخزن ایزوله بهصورت اختصاصی برای هر پروژه تهیه شود.
ظرفیت مخزن باید بر اساس میزان تولید، حجم ذخیره موردنیاز، زمان ماند محصول، فضای نصب و توسعه احتمالی خط تولید انتخاب شود.
امکان ساخت مخازن از ظرفیتهای کوچک تا پروژههای صنعتی بزرگ وجود دارد؛ اما بهتر است بهجای انتخاب ظرفیت صرفاً از روی جدول، نیاز واقعی پروژه محاسبه شود.
مخزن بیش از حد کوچک میتواند به محدودیت عملیاتی منجر شود و مخزن بسیار بزرگ نیز ممکن است هزینه اولیه و فضای اشغالشده را بدون دلیل افزایش دهد.
کاربرد این تجهیزات به نیاز واقعی به کاهش تبادل حرارت بستگی دارد.
در برخی مراحل نگهداری شیر و فرآوردههای لبنی، کاهش تغییرات دمایی اهمیت دارد. مخزن ایزوله میتواند به کاهش تبادل حرارت با محیط کمک کند.
اگر محصول نیازمند سردسازی یا گرمکردن فعال باشد، باید سیستم برودتی یا حرارتی مناسب نیز در طراحی دیده شود.
برخی روغنها، شربتها، کنسانترهها، محصولات مایع و مواد اولیه ممکن است نیازمند نگهداری با تغییرات دمایی محدودتر باشند.
نوع محصول و شرایط نگهداری تعیین میکند که مخزن ایزوله مناسب است یا باید از تجهیز فرآیندی دیگری استفاده شود.
در صنایع دارویی الزامات پروژه میتواند بسیار تخصصی باشد. متریال، کیفیت سطح، قابلیت شستوشو، اتصالات و روش کنترل دما باید بر اساس نیاز فرآیند تعیین شوند.
استفاده از 316 یا پولیش خاص برای همه کاربردهای دارویی قابل تعمیم نیست و باید مشخصات پروژه بررسی شود.
مخازن ایزوله در برخی پروژههای شیمیایی برای کاهش تأثیر دمای محیط بر ماده استفاده میشوند.
سازگاری استیل با ماده شیمیایی باید پیش از ساخت بررسی شود؛ زیرا هیچ گرید استیلی برای همه اسیدها و مواد خورنده مناسب نیست.
برخی مواد اولیه یا محصولات آرایشی ممکن است به تغییر دما حساس باشند. مخزن ایزوله میتواند در مرحله نگهداری مورد استفاده قرار گیرد.
اگر همگنسازی محصول نیز موردنیاز باشد، بررسی میکسر هموژنایزر در کنار مخزن اهمیت دارد.

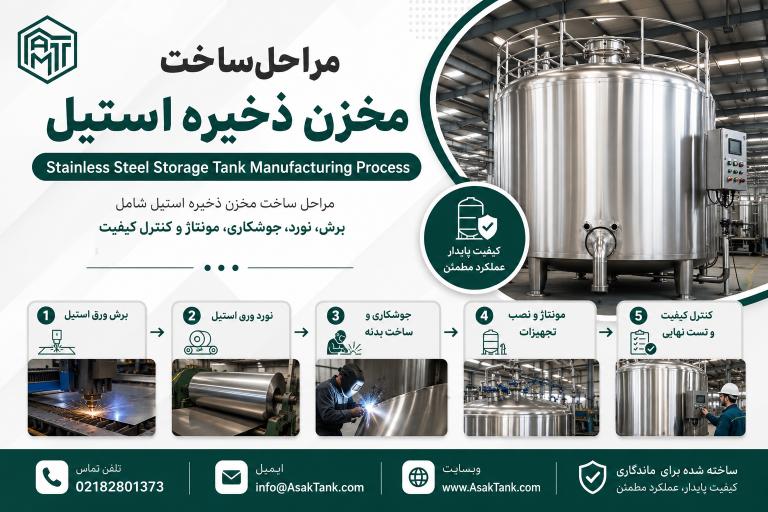

ساخت این تجهیز از طراحی مهندسی آغاز شده و تا تست نهایی ادامه پیدا میکند.
نوع سیال، ظرفیت، دما، شرایط محیطی، فضای نصب و تجهیزات جانبی مشخص میشوند.
قطر، ارتفاع، ضخامتها، محل اتصالات، نوع پایه و ساختار عایق تعیین میشود.
ورقهای استیل متناسب با نقشه ساخت انتخاب و برش داده میشوند.
ورقها فرم داده شده و بدنه اصلی مخزن ساخته میشود.
قطعات توسط روش جوشکاری متناسب با طراحی مونتاژ میشوند. TIG یا آرگون یکی از روشهای رایج در ساخت تجهیزات استنلس استیل است.
عایق با ضخامت و روش اجرایی تعیینشده اطراف جداره داخلی اجرا میشود.
پوسته بیرونی برای محافظت از عایق و تکمیل ساخت تجهیز نصب میشود.
نازلها، شیرها، سنسورها، دریچهها، نشانگر سطح، پایهها و تجهیزات موردنیاز نصب میشوند.
سطوح موردنیاز بر اساس کاربرد پروژه پرداخت میشوند.

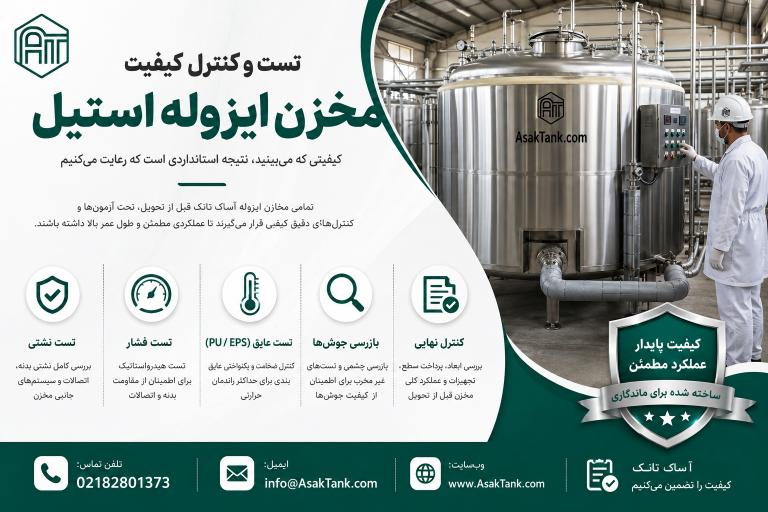

ابعاد، اتصالات، جوشها، آببندی و تجهیزات بررسی میشوند و تستهای موردنیاز پروژه انجام میگیرند.
نصب صحیح نقش زیادی در عملکرد و عمر تجهیز دارد.
سطح یا فونداسیون محل نصب باید توان تحمل وزن مخزن پر را داشته باشد و تجهیز بهصورت صحیح تراز شود.
در زمان اتصال لولهها نباید وزن یا تنش نامناسبی به نازلهای مخزن منتقل شود. ساپورت مناسب خطوط لوله اهمیت زیادی دارد.
پوشش خارجی مخزن نیز باید در برابر آسیب مکانیکی محافظت شود؛ زیرا صدمه به پوشش میتواند عایق را در معرض رطوبت قرار دهد.
فضای کافی برای دسترسی به دریچه بازدید، شیرها، تجهیزات اندازهگیری و انجام سرویسهای دورهای باید وجود داشته باشد.
پیش از ورود محصول اصلی، اتصالات، نشتی احتمالی، تجهیزات اندازهگیری و وضعیت کلی نصب بررسی شوند.
اگر مخزن به سیستم CIP متصل است، عملکرد مسیرهای شستوشو نیز باید پیش از بهرهبرداری کنترل شود.
| ویژگی | مخزن تکجداره | مخزن ایزوله |
|---|---|---|
| ساختار | یک جداره اصلی | جداره داخلی + عایق + پوشش |
| کاهش تبادل حرارت | محدود | بیشتر |
| هزینه ساخت | کمتر | بیشتر |
| وزن تجهیز | کمتر | بیشتر |
| مناسب برای مواد حساس به دمای محیط | بسته به شرایط | مناسبتر |
| قابلیت سفارشیسازی | بالا | بالا |
اگر ماده نیازی به کاهش قابل توجه تبادل حرارت ندارد، مخزن تکجداره استیل میتواند گزینه اقتصادیتری باشد.
در مقابل، اگر تغییرات دمای محیط بر کیفیت یا شرایط نگهداری محصول اثر دارد، بررسی مخزن ایزوله منطقیتر خواهد بود.
برای انتخاب صحیح این تجهیز باید چند عامل را همزمان بررسی کنید.
ماده داخل مخزن مهمترین عامل در انتخاب گرید استیل و کیفیت سطح است.
دمای ورودی، دمای محیط و میزان تغییر دمای قابل قبول باید مشخص شود.
هرچه محصول مدت بیشتری داخل مخزن بماند، عملکرد حرارتی عایق اهمیت بیشتری پیدا میکند.
ظرفیت بر اساس تولید واقعی، برنامه ذخیره و توسعه آینده تعیین شود.
نوع و ضخامت عایق باید متناسب با محاسبات حرارتی و شرایط محیطی انتخاب شود.
اگر محصول باید بهصورت فعال گرم یا سرد شود، صرفاً مخزن ایزوله کافی نیست و طراحی ژاکت یا مخزن پروسس استیل باید بررسی شود.
سنسور سطح، دماسنج، شیرها، دریچه، سیستم CIP، نردبان و سایر تجهیزات را از ابتدا تعیین کنید.
ارتفاع، عرض مسیر حمل، فونداسیون و فضای سرویس را پیش از ثبت سفارش بررسی کنید.
عایق دمای محصول را فعالانه کنترل نمیکند. اگر گرمایش یا سرمایش لازم است، سیستم انتقال حرارت باید جداگانه طراحی شود.
انتخاب نوع و ضخامت عایق صرفاً بر اساس قیمت میتواند عملکرد حرارتی نامناسبی ایجاد کند.
اینکه پروژه «غذایی» یا «شیمیایی» است بهتنهایی برای انتخاب 304 یا 316 کافی نیست. نوع ماده و شرایط تماس تعیینکنندهاند.
ظرفیت نادرست میتواند هزینه یا محدودیت عملیاتی ایجاد کند.
مسیر ورود مخزن، ارتفاع سقف و فضای سرویس باید قبل از ساخت مشخص شوند.
پیشبینی سنسورها، نازلها و تجهیزات جانبی در مرحله طراحی، هزینه و ریسک تغییرات بعدی را کاهش میدهد.
کیفیت عایق، گرید ورق، ضخامت، جوشکاری و طراحی باید در کنار قیمت مقایسه شوند.
قیمت این تجهیزات بر اساس مشخصات واقعی هر پروژه تعیین میشود.
افزایش ظرفیت معمولاً میزان ورق، عایق و زمان ساخت را افزایش میدهد.
استفاده از 316 معمولاً هزینه بیشتری نسبت به 304 دارد.
ضخامت جداره داخلی و پوشش خارجی بر وزن و هزینه ساخت اثر میگذارد.
نوع ماده عایق و روش اجرای آن یکی از عوامل اصلی قیمت است.
افزایش ضخامت عایق میتواند مقدار متریال و ابعاد نهایی تجهیز را تغییر دهد.
دریچه، سنسورها، لولگیج، شیرآلات، نردبان، سکوی دسترسی، سیستم CIP و سایر تجهیزات قیمت نهایی را تغییر میدهند.
پروژههایی با الزامات سطحی بالاتر، عملیات ساخت بیشتری نیاز دارند.
ابعاد خاص، تعداد زیاد نازلها یا محدودیتهای نصب میتوانند هزینه طراحی و تولید را افزایش دهند.
ابعاد و وزن مخزن بر هزینه حمل و تجهیزات موردنیاز برای نصب تأثیر دارند.
برای دریافت قیمت دقیق، بهتر است اطلاعاتی مانند ظرفیت، نوع ماده، دما، فضای نصب و تجهیزات موردنیاز در اختیار واحد فنی قرار گیرد.
نگهداری صحیح فقط به شستوشوی داخل مخزن محدود نمیشود.
آسیب به پوشش خارجی و نفوذ رطوبت به عایق میتواند عملکرد حرارتی آن را کاهش دهد؛ بنابراین این بخش باید در برنامه بازرسی قرار گیرد.
انتخاب تولیدکننده مناسب باید بر اساس توان طراحی، کیفیت متریال، ساخت، کنترل کیفیت و پشتیبانی فنی انجام شود.
آساک تانک امکان طراحی مخزن ایزوله استیل را بر اساس ظرفیت، نوع سیال، شرایط دمایی، گرید استیل، نوع عایق و تجهیزات موردنیاز پروژه فراهم میکند.
همچنین در صورتی که فرآیند شما به تجهیز دیگری نیاز داشته باشد، میتوان گزینههایی مانند مخازن استیل، مخزن ذخیره استیل، مخزن پروسس استیل، میکسر استیل، میکسر هموژنایزر و سیستم CIP را در کنار یکدیگر بررسی کرد تا انتخاب تجهیز بر اساس فرآیند واقعی انجام شود.
تلفن تماس: 02182801373
ایمیل: info@AsakTank.com
مخزن ایزوله استیل زمانی انتخاب مناسبی است که کاهش تبادل حرارت میان سیال و محیط اهمیت داشته باشد. لایه عایق کمک میکند تغییرات دمایی ماده با سرعت کمتری اتفاق بیفتد، اما نباید آن را با سیستم گرمایش یا سرمایش فعال اشتباه گرفت.
انتخاب صحیح این مخزن به مجموعهای از عوامل شامل نوع سیال، ظرفیت، گرید استیل، ضخامت ورق، نوع و ضخامت عایق، شرایط نصب و تجهیزات جانبی وابسته است.
استیل 304 یا 316 نیز باید بر اساس شرایط واقعی فرآیند انتخاب شوند و نمیتوان 316 را بهصورت کلی برای تمام اسیدها یا مواد خورنده مناسب دانست.
در پروژههایی که علاوه بر عایقکاری به گرمایش، سرمایش یا اختلاط نیاز دارند، بررسی مخزن پروسس استیل یا تجهیزات فرآیندی مرتبط ضروری است. در مقابل، اگر محصول نیازی به عایق ندارد، مخزن ذخیره استیل یا مخزن تکجداره استیل ممکن است گزینه اقتصادیتری باشد.
بنابراین بهترین روش برای سفارش مخزن ایزوله، مشخص کردن دقیق نیازهای پروژه پیش از ساخت است تا تجهیز بر اساس شرایط واقعی خط تولید طراحی شود.
مخزنی است که با استفاده از لایه عایق و پوشش خارجی، سرعت تبادل حرارت میان سیال داخل مخزن و محیط را کاهش میدهد.
خیر. عایق انتقال حرارت را کاهش میدهد اما آن را به صفر نمیرساند. برای کنترل دقیق دما ممکن است سیستم گرمایش یا سرمایش لازم باشد.
مخزن ایزوله برای کاهش انتقال حرارت طراحی میشود، در حالی که ژاکت برای انتقال فعال گرما یا سرما به محصول استفاده میشود.
دوجداره توصیف ساختار مخزن است، اما در مخزن ایزوله فضای میان جدارهها به شکل مشخص برای کاهش انتقال حرارت عایقکاری میشود.
انتخاب عایق به دمای کاری، شرایط محیطی، میزان کاهش انتقال حرارت موردنیاز و الزامات پروژه بستگی دارد.
در بسیاری از کاربردها بله، اما انتخاب نهایی باید بر اساس نوع سیال و شرایط کاری انجام شود.
در بعضی محیطهای خورندهتر و حاوی کلرید ممکن است 316 مناسبتر باشد، اما سازگاری آن باید با ماده موردنظر بررسی شود.
خیر. مقاومت آن به نوع اسید، غلظت، دما و شرایط تماس وابسته است.
بله. ظرفیت و ابعاد میتوانند بر اساس فضای نصب و نیاز پروژه طراحی شوند.
در برخی پروژهها بله؛ اما اگر اختلاط بخش اصلی فرآیند باشد، بهتر است طراحی مخزن پروسس یا میکسر نیز بررسی شود.
در صورت طراحی مناسب، امکان تجهیز مخزن به اجزای موردنیاز برای شستوشوی درجا وجود دارد.
ظرفیت، گرید استیل، ضخامت ورق، نوع و ضخامت عایق، تجهیزات جانبی، کیفیت پرداخت، طراحی سفارشی و شرایط حمل و نصب.
معمولاً ساختار سادهتری دارد و هزینه اولیه آن کمتر است، اما انتخاب باید بر اساس نیاز حرارتی محصول انجام شود.
نوع سیال، ظرفیت، دما، مدت نگهداری، محل نصب، تجهیزات جانبی و الزامات حرارتی پروژه.
پس از ارائه اطلاعات فنی پروژه، ظرفیت، متریال، عایق و تجهیزات موردنیاز مشخص میشوند و قیمت میتواند بر اساس طراحی واقعی محاسبه شود.
